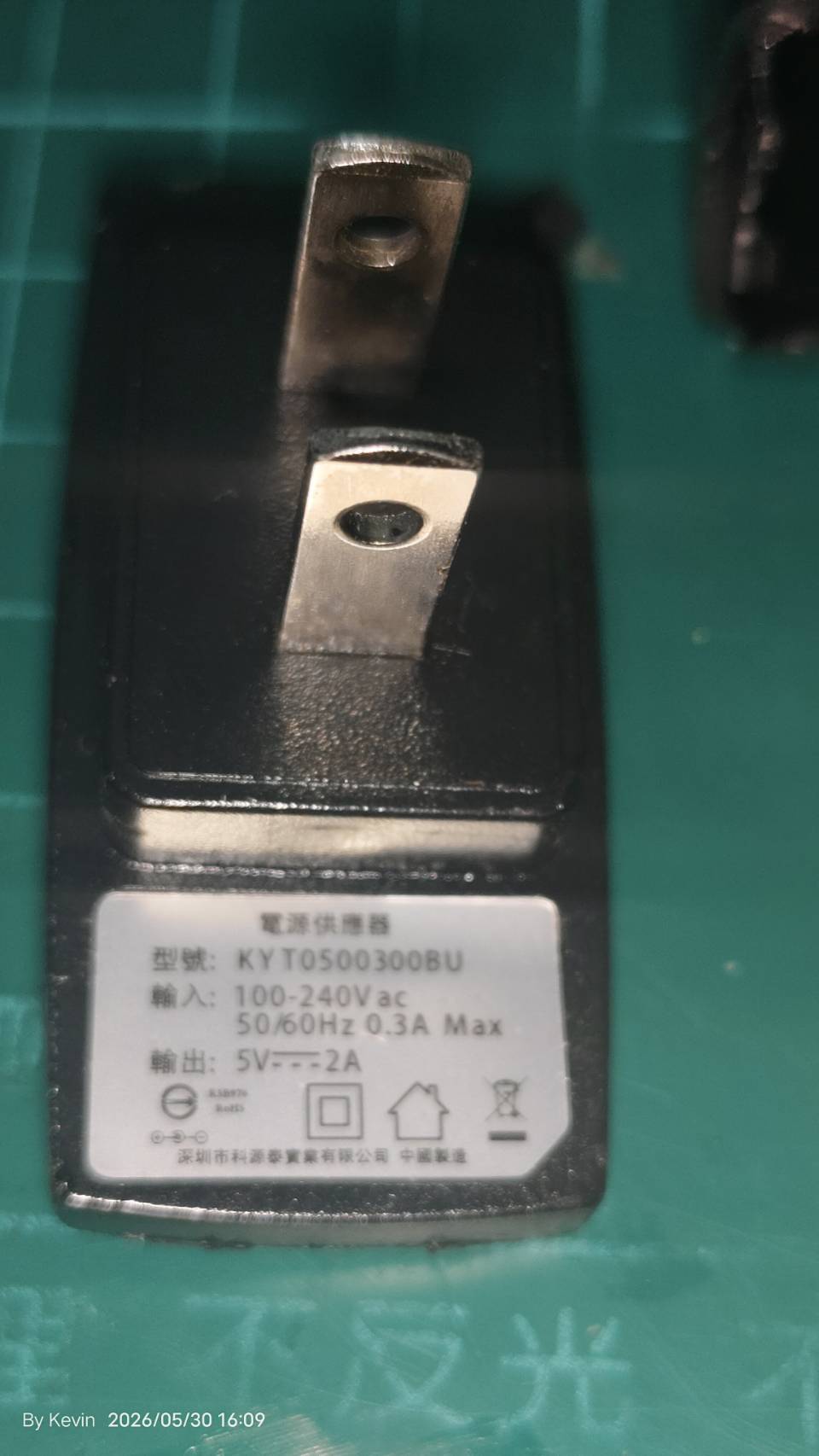

用了不知幾年的安博盒子突然坏了, 後來先拿不用的小米盒子的電源做替代, 接頭雖不同, 就剪線串接..原電源規格為5V 2A.
昨天得空開始檢修, 以下是檢修順序..

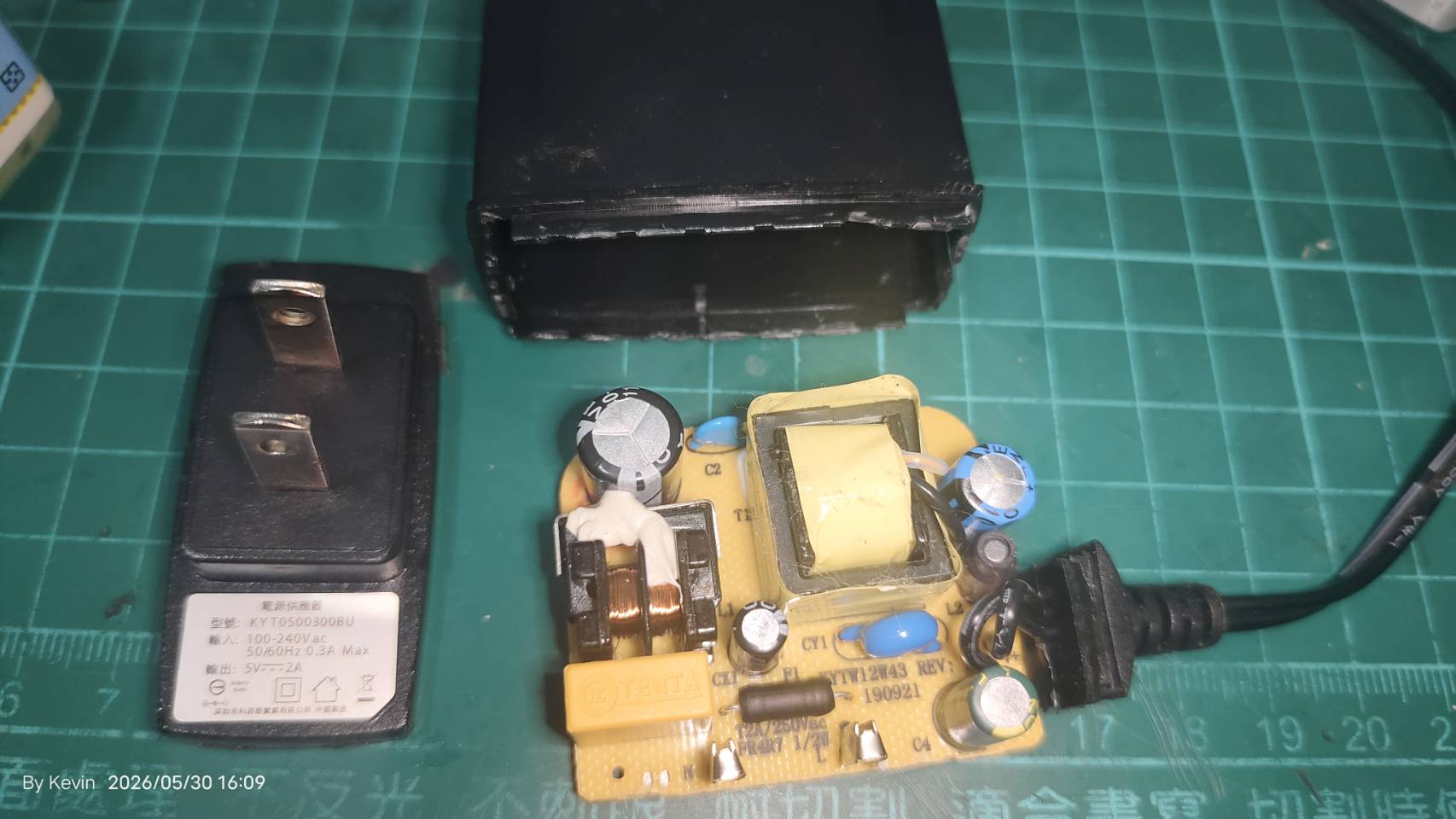

- 拆開: 沿超声波焊接接口敲擊, 直到能打開…

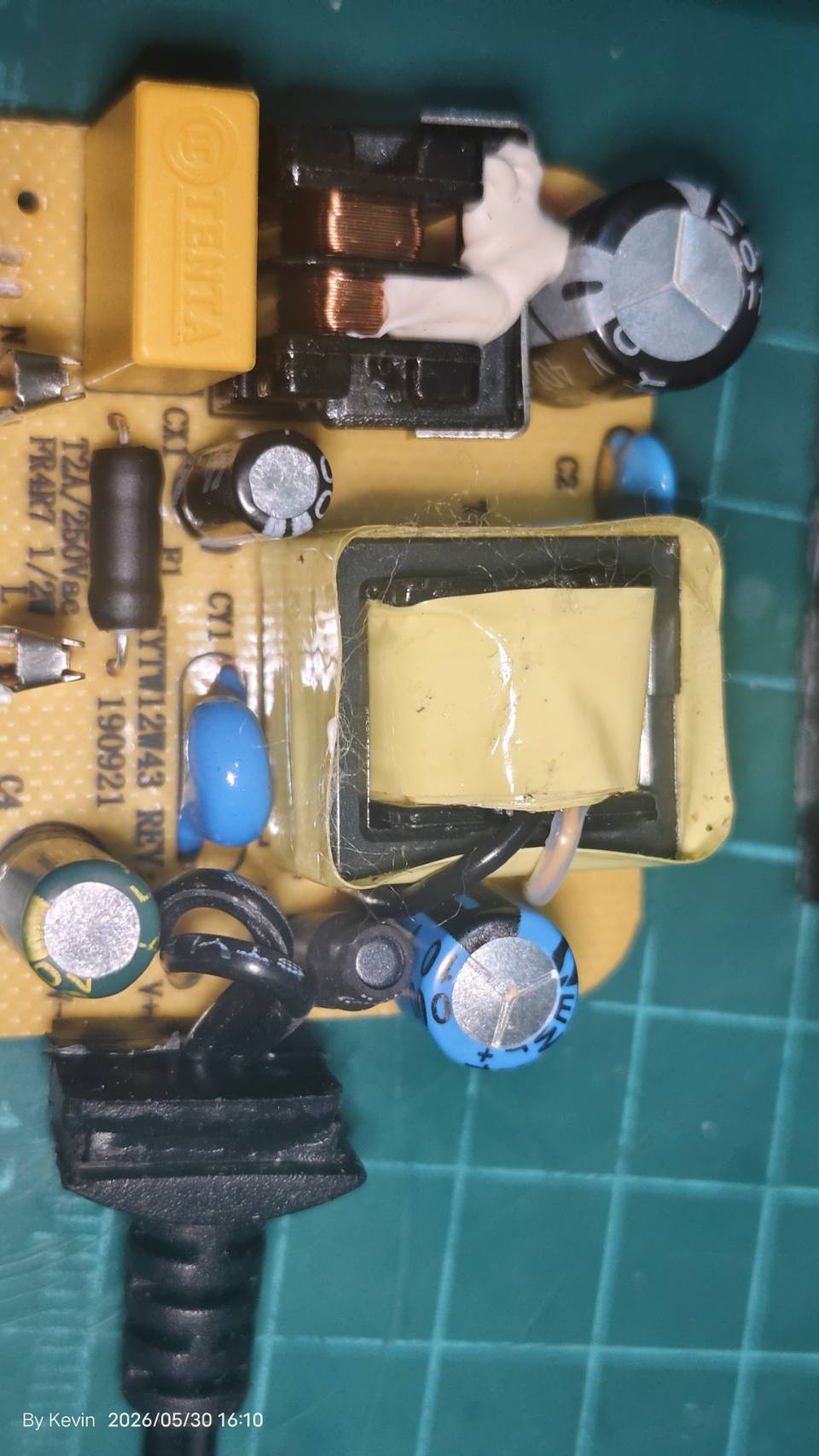

- 目測: 次級輸出電容有點突起, 其實當下便知這電容應有問題.
- 檢查初級測即市電輸入測, 整流橋正常, 主濾波電容正常, 啟動電容正常,檢測初級有無短路,初步確認初級正常.
- 用LCR檢測次級所有電容, 就突起那顆不正常, 輸出端整流二极管正常,
所以先更換次級濾波電容, 更換完測試即可輸出電壓, 再用7W39歐做為假負載再測電壓輸出正常

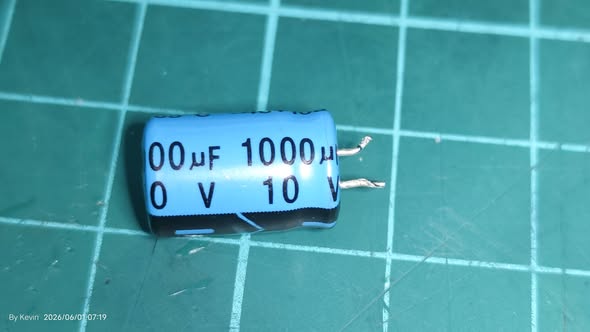

這顆規格是耐壓10V 1000UF的電容, 一般耐壓值要是輸出電壓的25%以上,最好2倍…更換時,耐壓值可以變大, 但最好用相同容量..

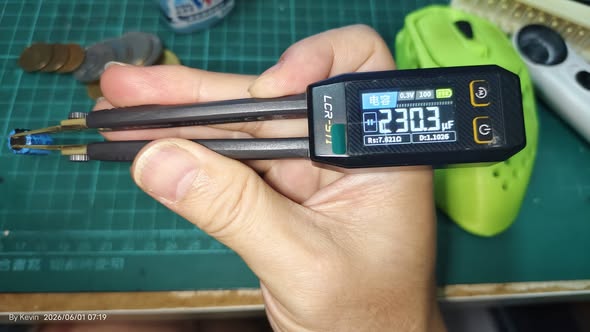

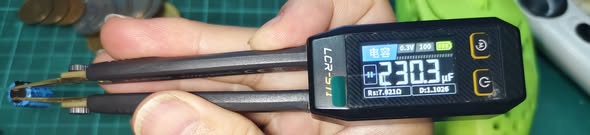

它拆下來測,比在電路板上測還誇張, 因板上還有併联的電容所以不准, 拆下來你看它的測量值…

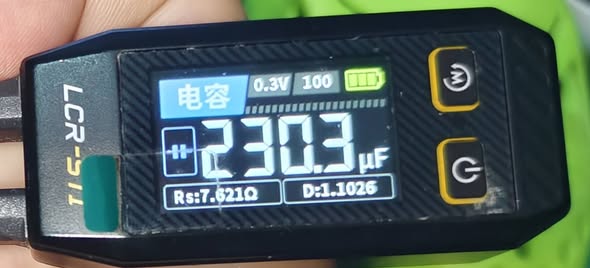

1. 容量, 只剩230.3UF, 1000UF誤差值可容許上下20%, 高過沒差, 太低則不行, 即它最低800UF就還行…
2. D值: 大於1, 新的可能只有0.幾以下, 甚至0.0幾…這個D值一般三用電表沒法測, 電容測容量即便正常也不准, 一定要看D值,
3. RS值: RS 值高得離譜（測得 7.6 歐姆 / 正常值應 < 0.3 歐姆）
其實光看1,2點就絶對是坏的, 換完也確實能輸出電壓了..
如果要更積極點, 還得量波形, 看看直流紋波正不正常, 但我有點懶的再拿設備出來測, 不能用再說了, 反正能用就好.
