其實呢, 最好的方法是使用一信號發生器送出方波或正弦波, 再使用雙通道示波器, 觀看兩繞組間的波形是否一致, 只是呢, 我沒有雙通道的示波器, 一直想買個家用的, 但還是嫌它貴了點…
尤其也不是搞專業維修的, 自己玩的, 就克難點用即可…

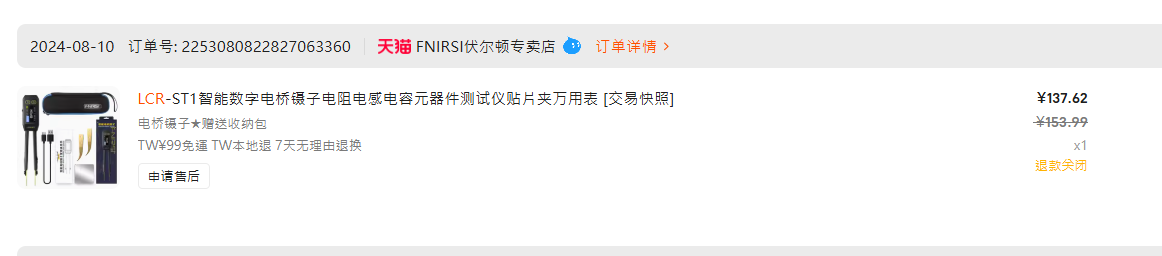

於是乎, 找到一種使用LCR測量的方法.. 用這種迷你型的LCR即可..
首先測量各繞組電感值, 然後記下來.., 一般來說, 初級繞組自然電感值會最高, 輔助繞組及次組繞組, 看輸出電壓及供電芯片的需求, 一般較為接近…
這個迷你LCR, 可以在測電感值時, 把參數調到Q, 一般Q值在1以下, 就可能該繞組是有問題的…
接著直接說結論, 如何找出同名端… 將兩繞組間的引腳短接, 然後再測量其電感值, 若與原來該繞組的電感值相比是下降的, 那麼測量點的兩支引腳為同名端..

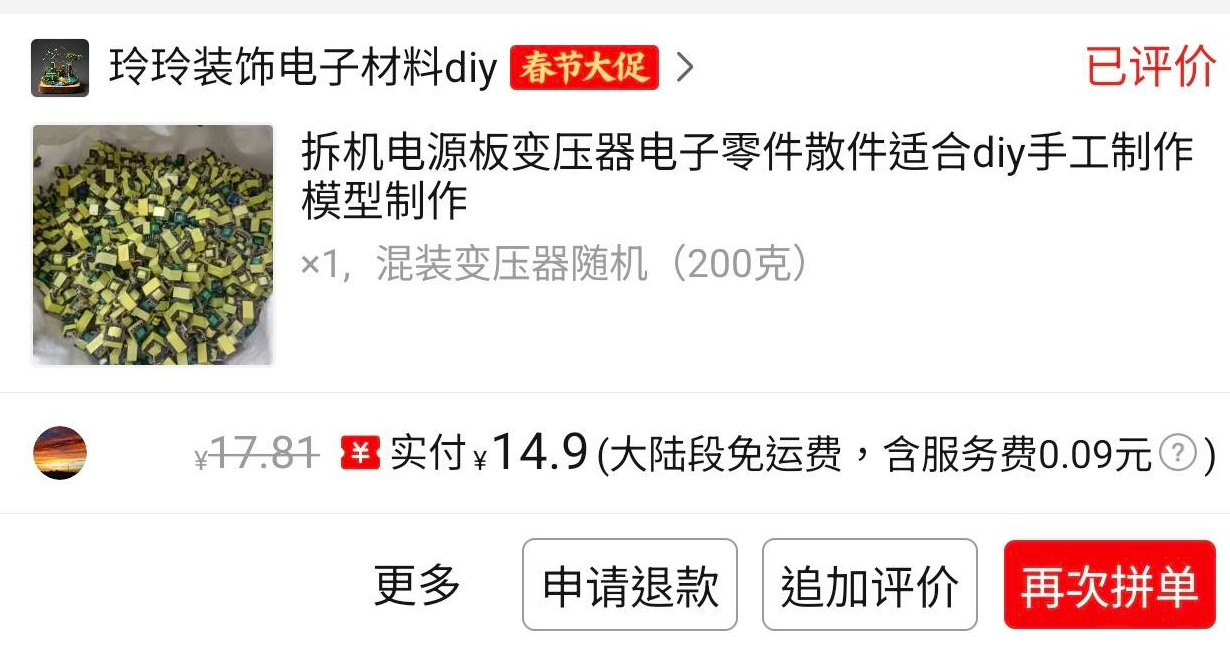

之前我在拼多多買了一堆高頻變壓器的散貨, 200克, 大概有2,30個吧, 但很多断線断腿的, 尤其是很髒, 著實要花一番功夫清半天…

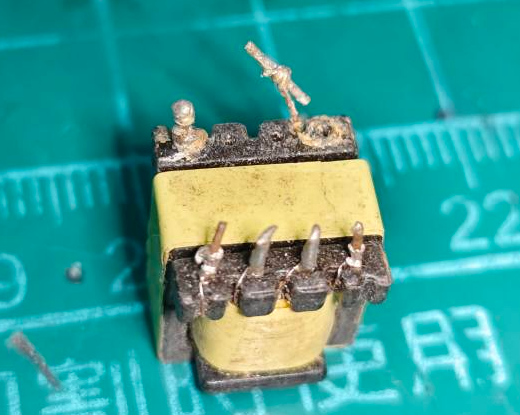

這是還沒清的樣子, 你看有支引腳就有問題了…
這顆就是清潔好的, 然後修好斷線的, 最右邊引腳的銅線和引腳間, 之前是断的, 其實焊上似乎不是好辦法, 萬一發熱時, 可能會再斷…但其實就實驗拿來玩的, 倒無傷大雅, 焊上先…

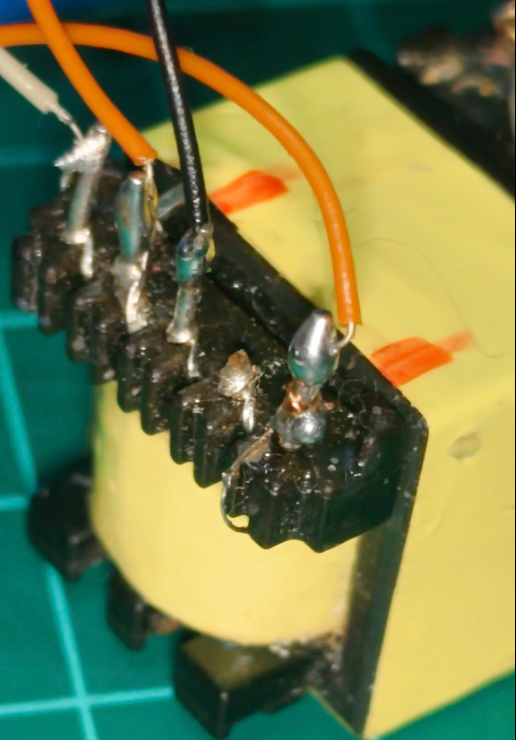

劃紅線的部份, 就是我用LCR 檢測出來的同名端…

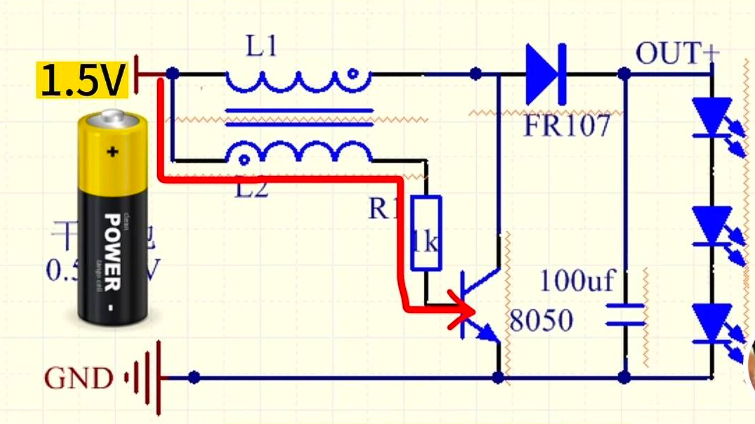

然後我想到用之前做的焦耳小偷電路來驗證, 看同名端對不對, 因為這個電路也需要確認同名端來使用, 下面电路图中, L1 L2 線圈上有標小圈圈即是同名端.
結果離奇的事出現了, 我一度以為LCR測錯了, 因為就是電路一直起不來,…
把我給整迷糊了…但也奇怪,不管怎麼調換引腳,更換變壓器都不行…
後來就先整飯去了, 吃完飯, 好像腦袋清楚點了…
因為我用面包板, 我使用杜邦線, 我就開始測各段的通斷, 結果在三极管C极及二极管FR107的正极這段, 竟然不通, 換條線就好了,
真沒想到才用沒多久的杜邦線, 最多不到兩年吧, 竟然裡面針腳鏽坏了…真是神了,
把我下午整昏了都…
搞電路, 往往都是最細微的地方出問題, 而且常是你想不到的最基本的事…
經測試驗證, 與LCR測試法找出的同名端相比, 同名端是正確的

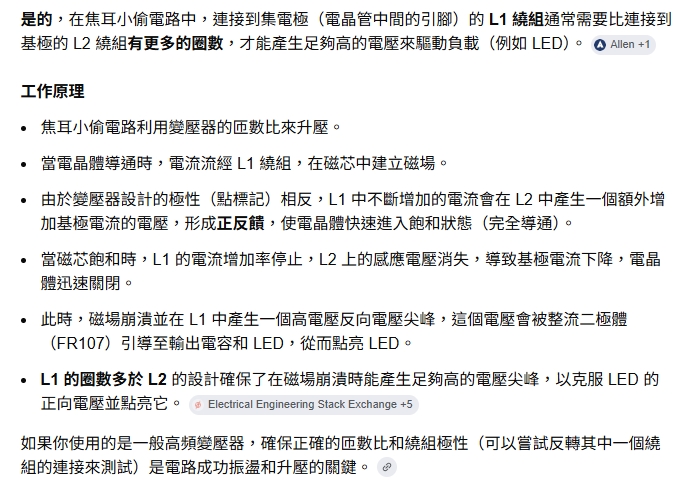

後記: 做個筆記, L1的圈數及電感值要高一點, 接在三极管集電极的L1 , 所以以我影片中, 初級繞組是L1
