今天把這個USB電壓表玩掛點了…

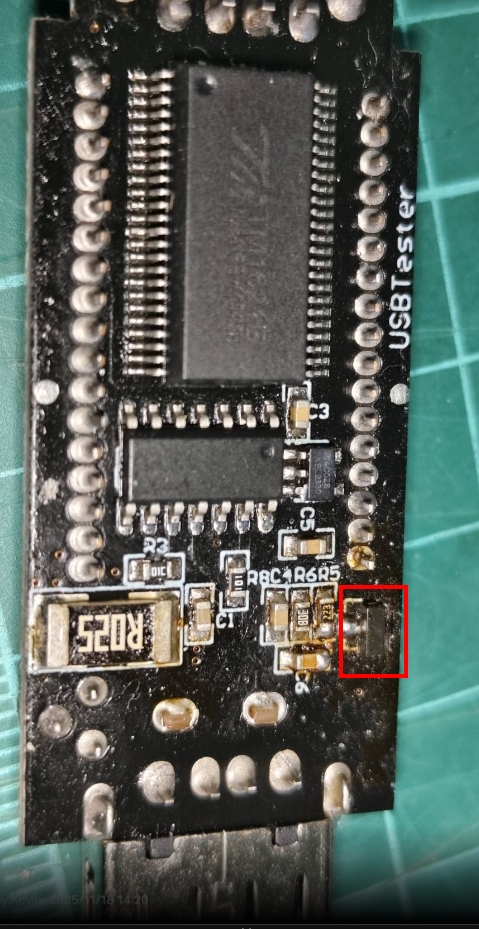

今天在測做的那支7805芯片的5V穩壓輸出時, 想說怎充手机時, 電流不太跑的出來, 就在中間再加一片誘騙板, 結果咧,不知何故, 聞到燒焦味, 還好拔的夠快, 後來目測就發現紅框這支燒出一個山丘, 微突狀, 量三支腳位仍未擊穿, 但全都雙向有压降0.1-0.3V之間, 明顯就是異常了…
因為燒到無法確定到底是什麼規格的零件, 那就只能猜了…
症狀就是屏幕熄滅了, 插上電, 輸出端有5V, 但螢幕不亮
後來就換NPN 又換PNP, 又猜會不會穩壓芯片, 換了支3.3V的, 但都不行, 到了晚上, 仔細看SOP48這支, 找到文件找到正负极, 開始跑電路, 找到各芯片正负极, 反正它就小小一張, 也沒幾個零件,
後來猜應該要來換MOS管, 而這也分N-CHANNEL P-CHANNEL, G极接地, 後來先換了N-CHANNEL, 還是不行…
最後最後換了P-CHANNEL, A1SHB絲印, 剛好之前修那台迷你示波器三合一那台, 手上一堆SOT-23的MOS管, 換上後就好了..

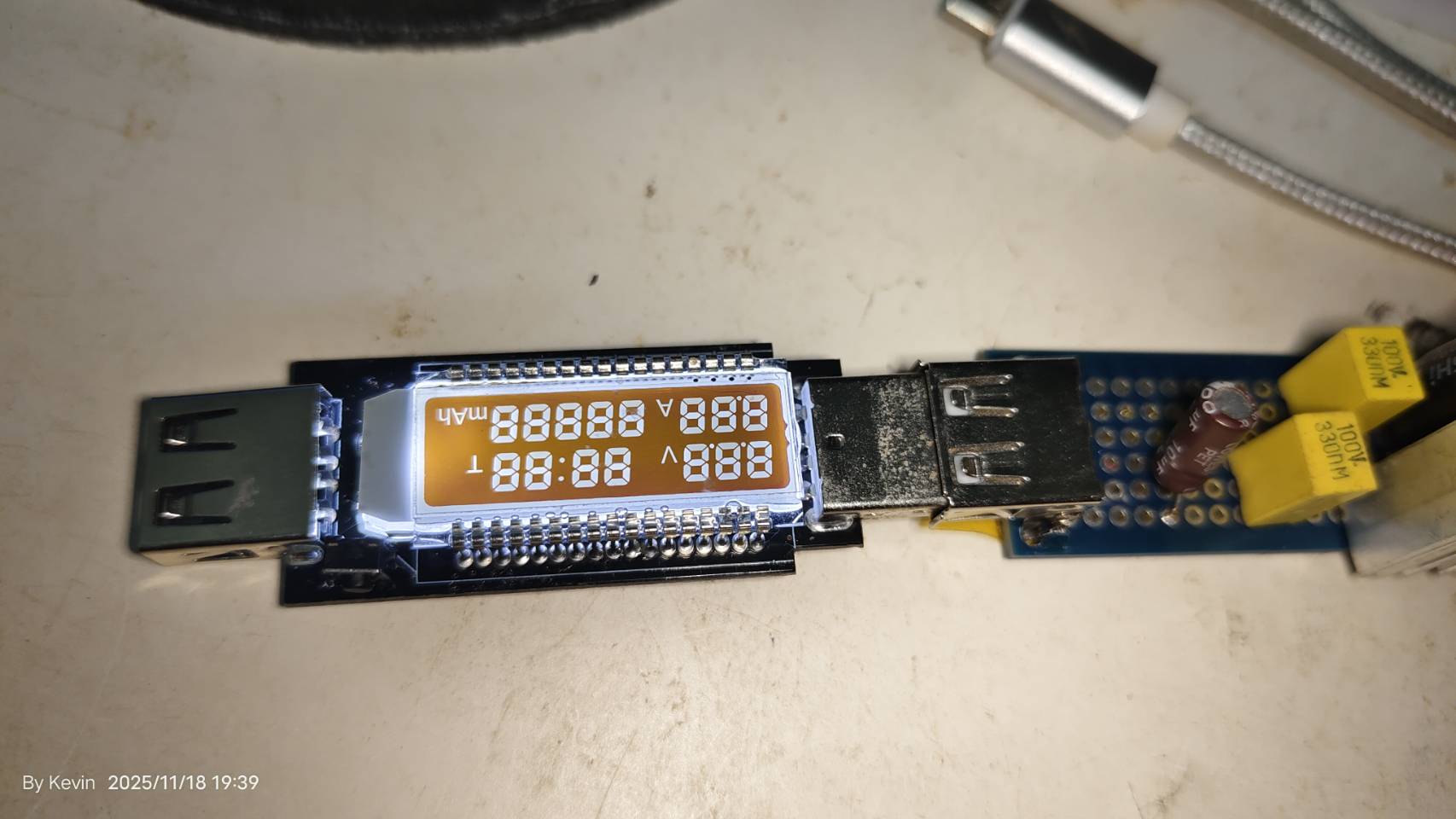

這中間我還拆了一支貼片電容, 現在換上的要大一倍容量, 可能需要換回來, 但目前能亮燈了…能用就行..
這支不到九塊人民幣, 我玩了大半天….
只是因為屏幕就貼在上面, 我又懶的拆下來維修, 它腳位真的太多了, 熱風槍換那支三极管吹了太多次, 螢幕的偏光膜有點傷到, 現在要正面水平放著才可以看的清
