在淘宝買了一支精度達五位數的電流表, 這支也不便宜啊, RMB 27.75元, 折合台幣約合122元
由於它的接線挺複雜的, 我就準備做個盒子, 除了放它再放一支電壓表, 同時把鋰電池18650充電一起做進去, 在鋰電池充電時, 電流表的供電則由鋰電池負責, 當不充電時, 又能給予獨立供電, 充當外接的電流表使用.

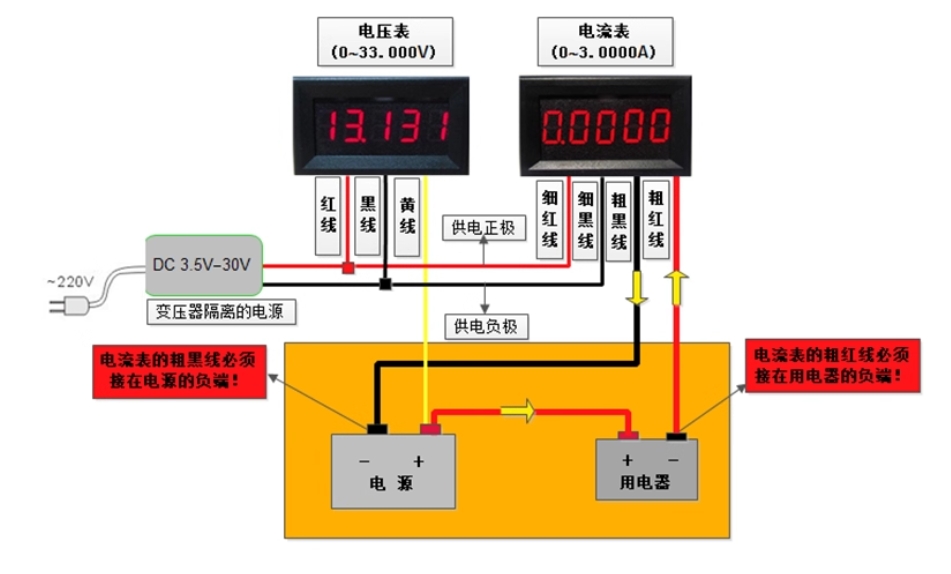

它的接線方式如以下兩種:

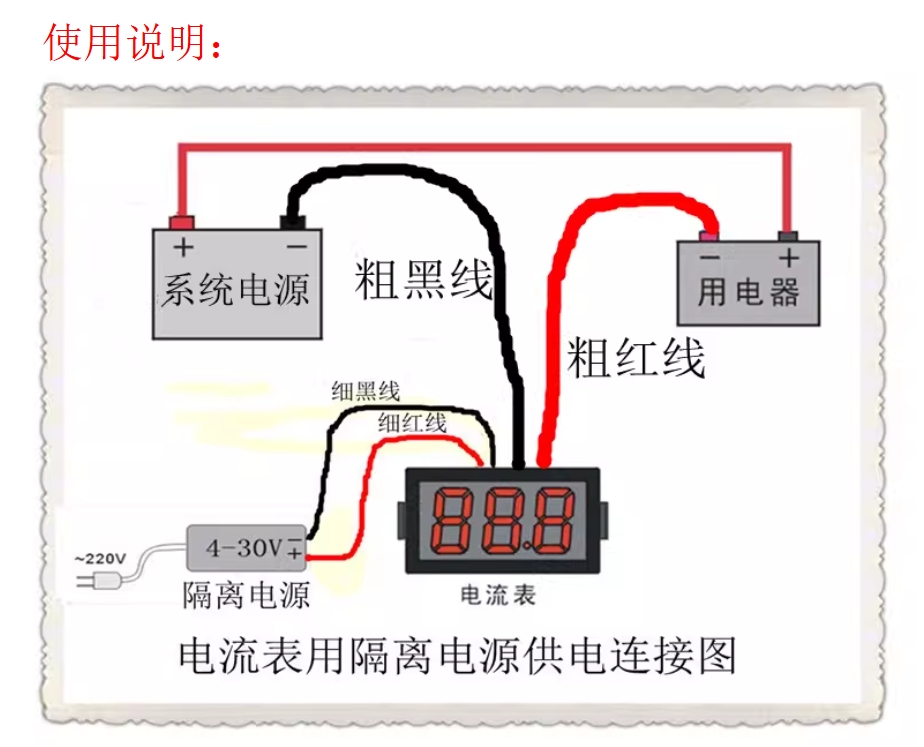

(1) 独立供電:

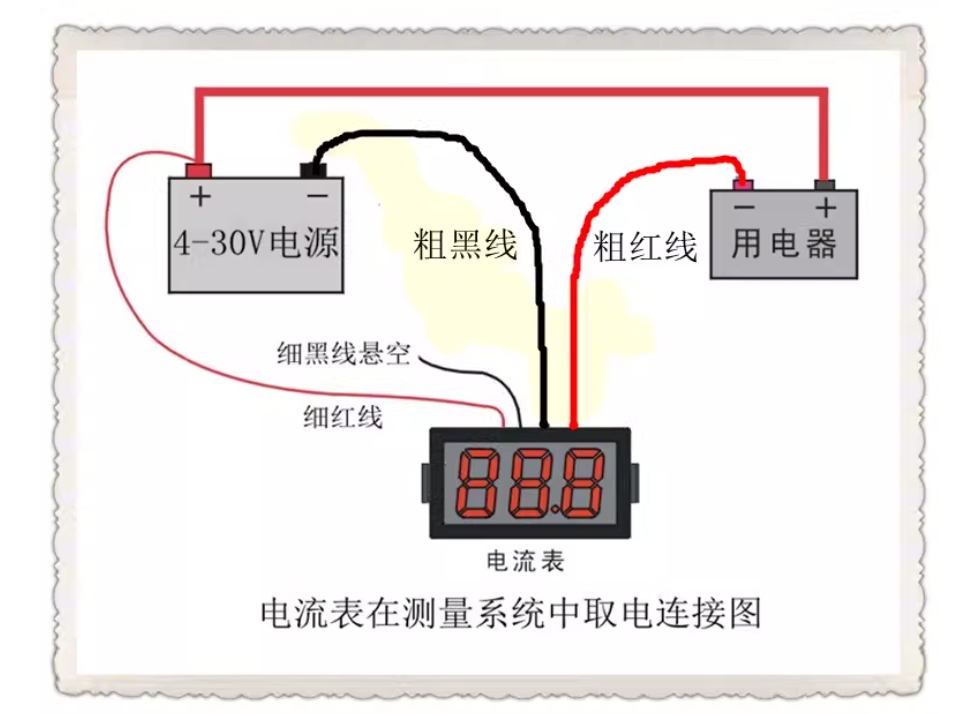

(2) 共用被測裝置的電:

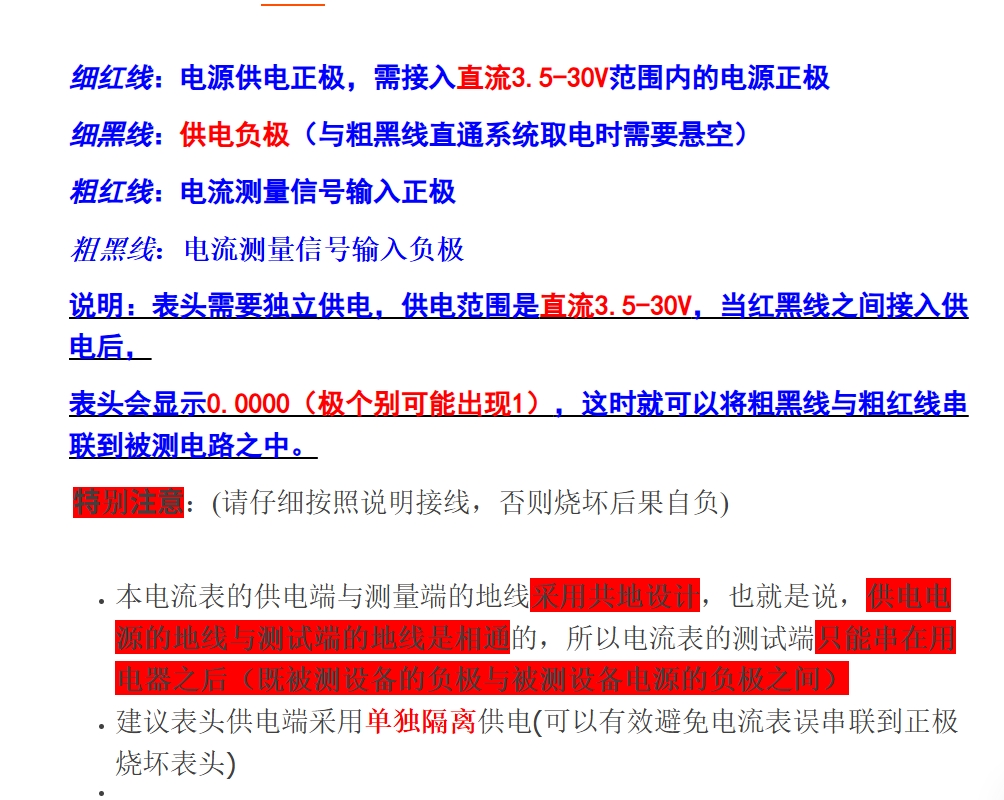

相關使用說明:

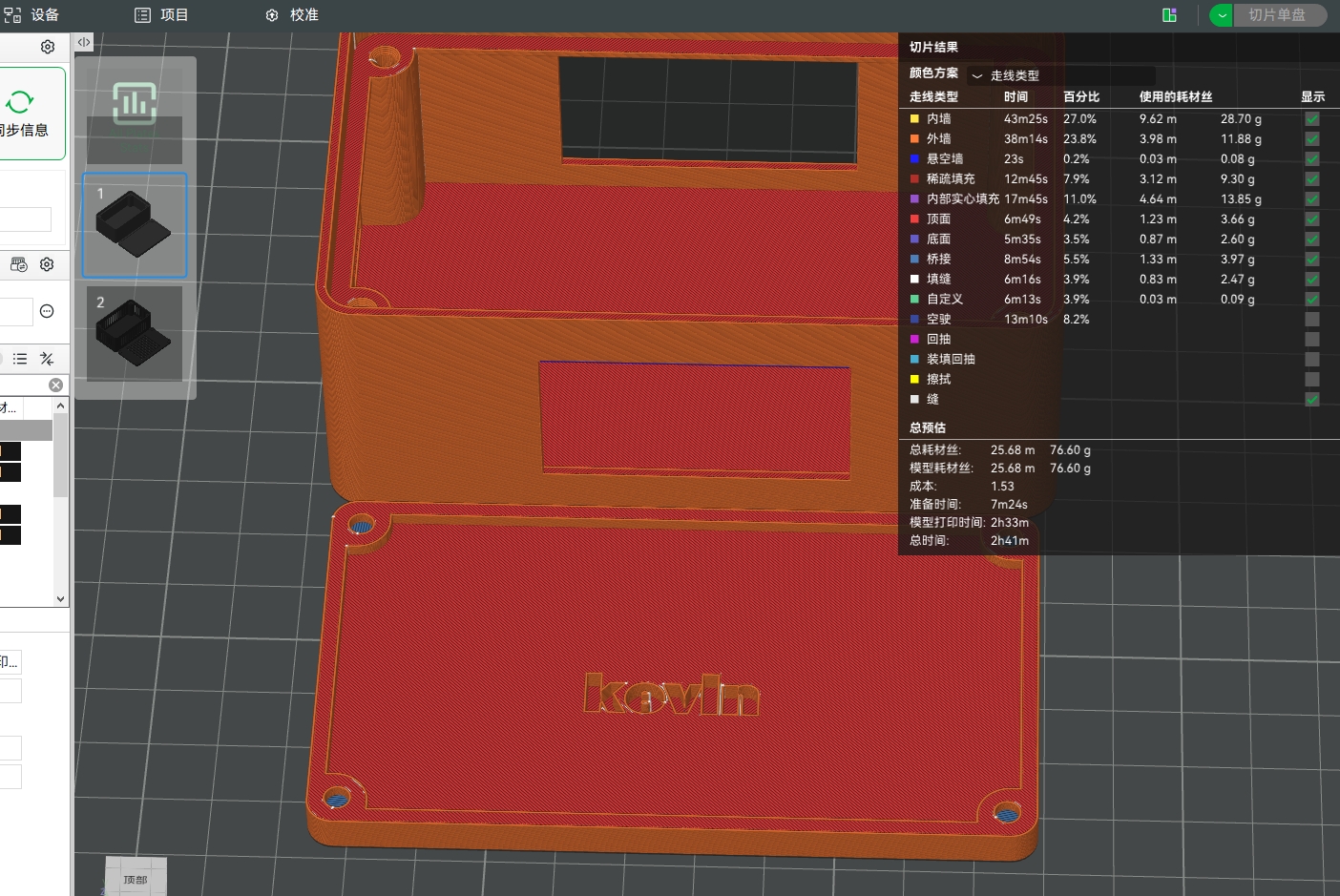

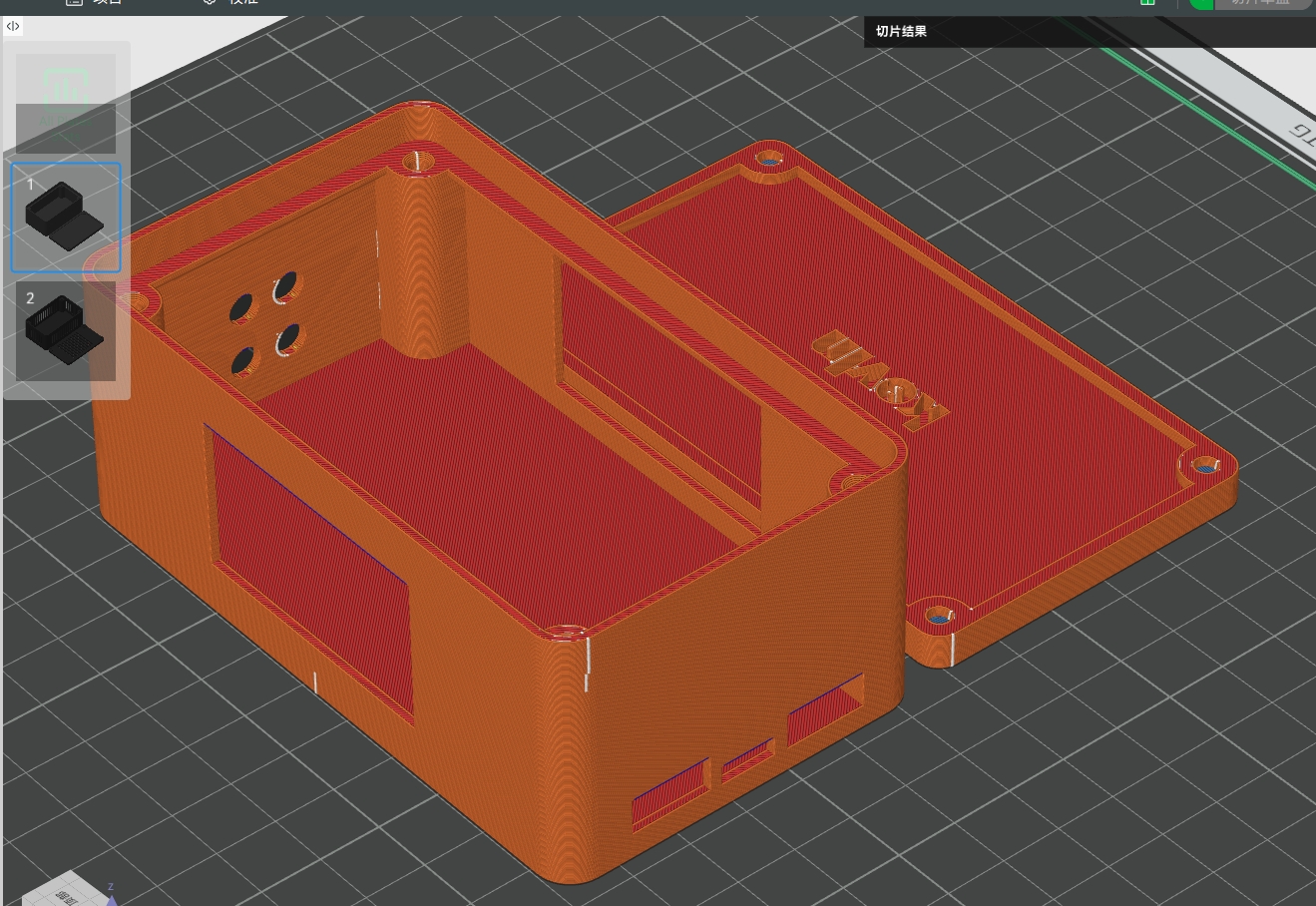

盒子的3D圖檔修改, 找了個電源盒子來改.

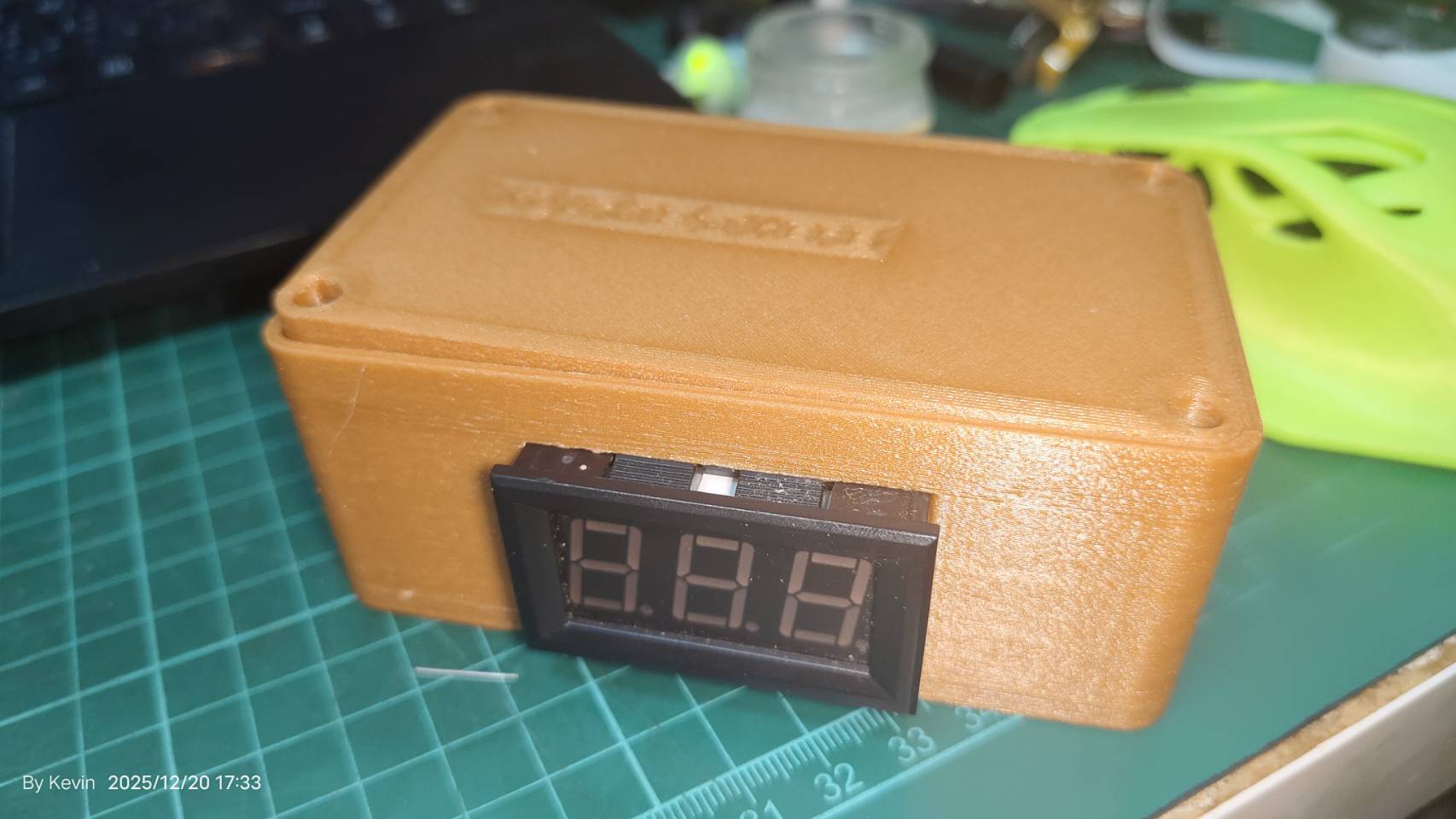

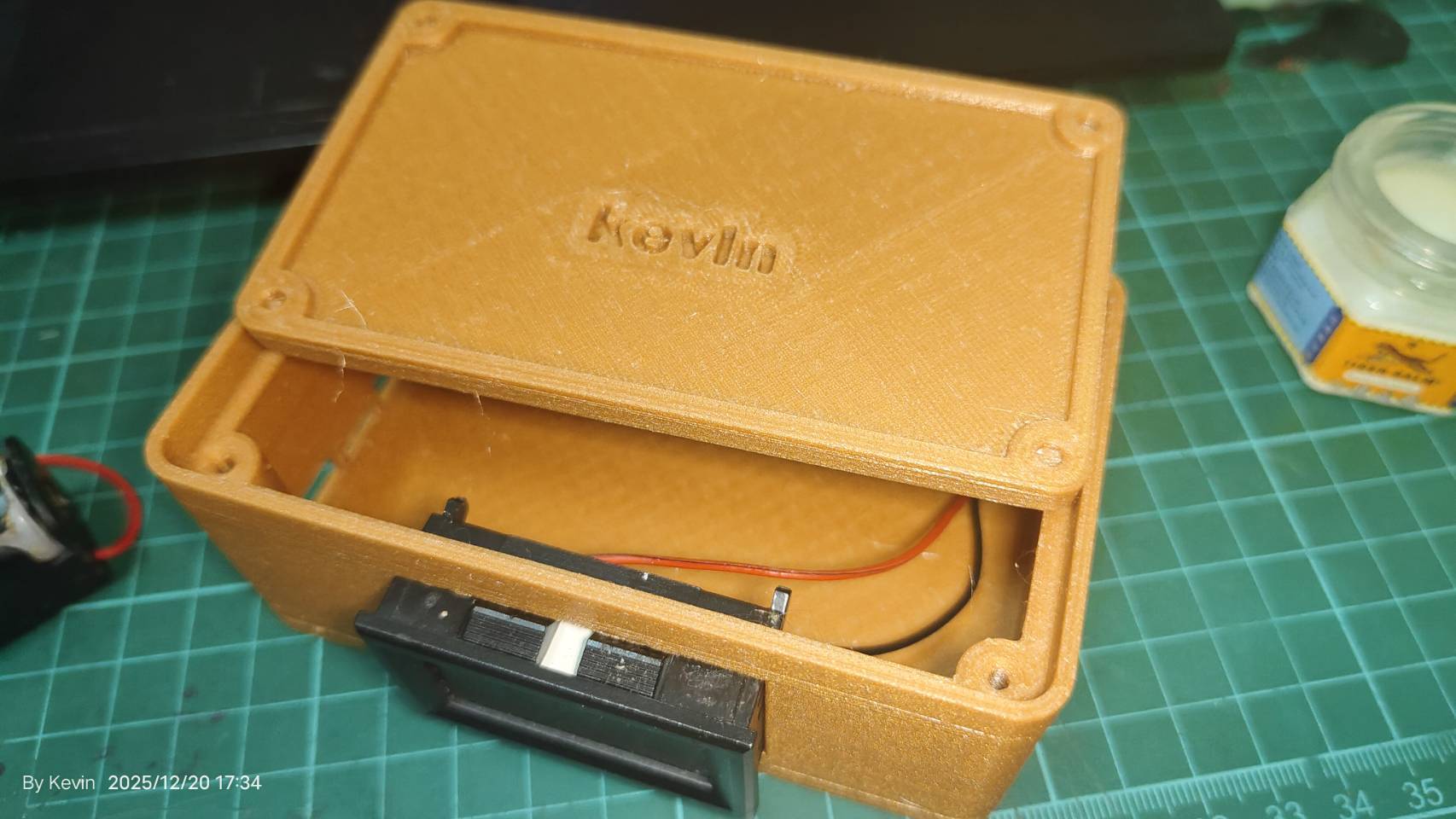

這一邊放電壓表

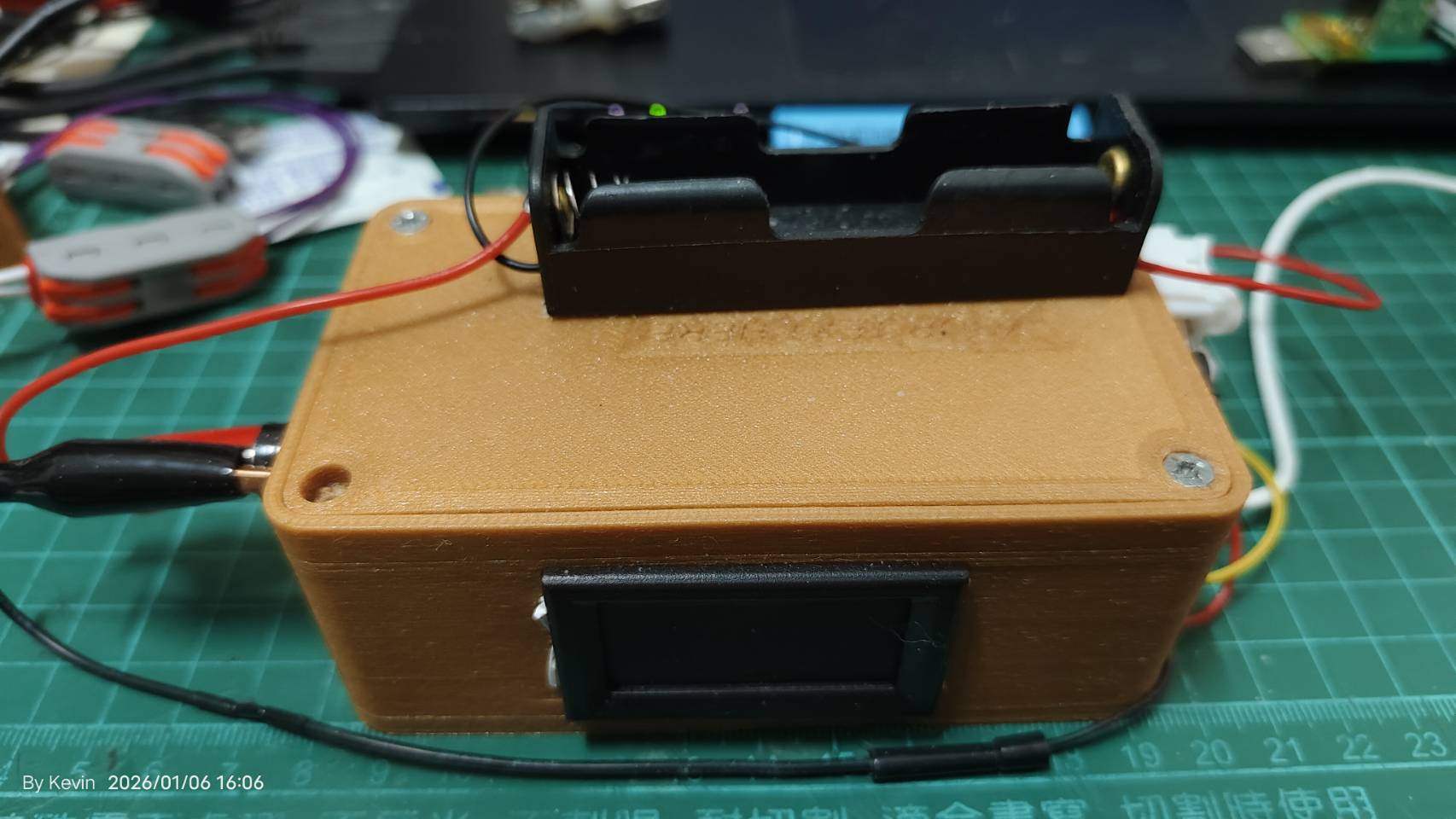

另一邊放電流表, 頂上放著鋰電18650的電池座..

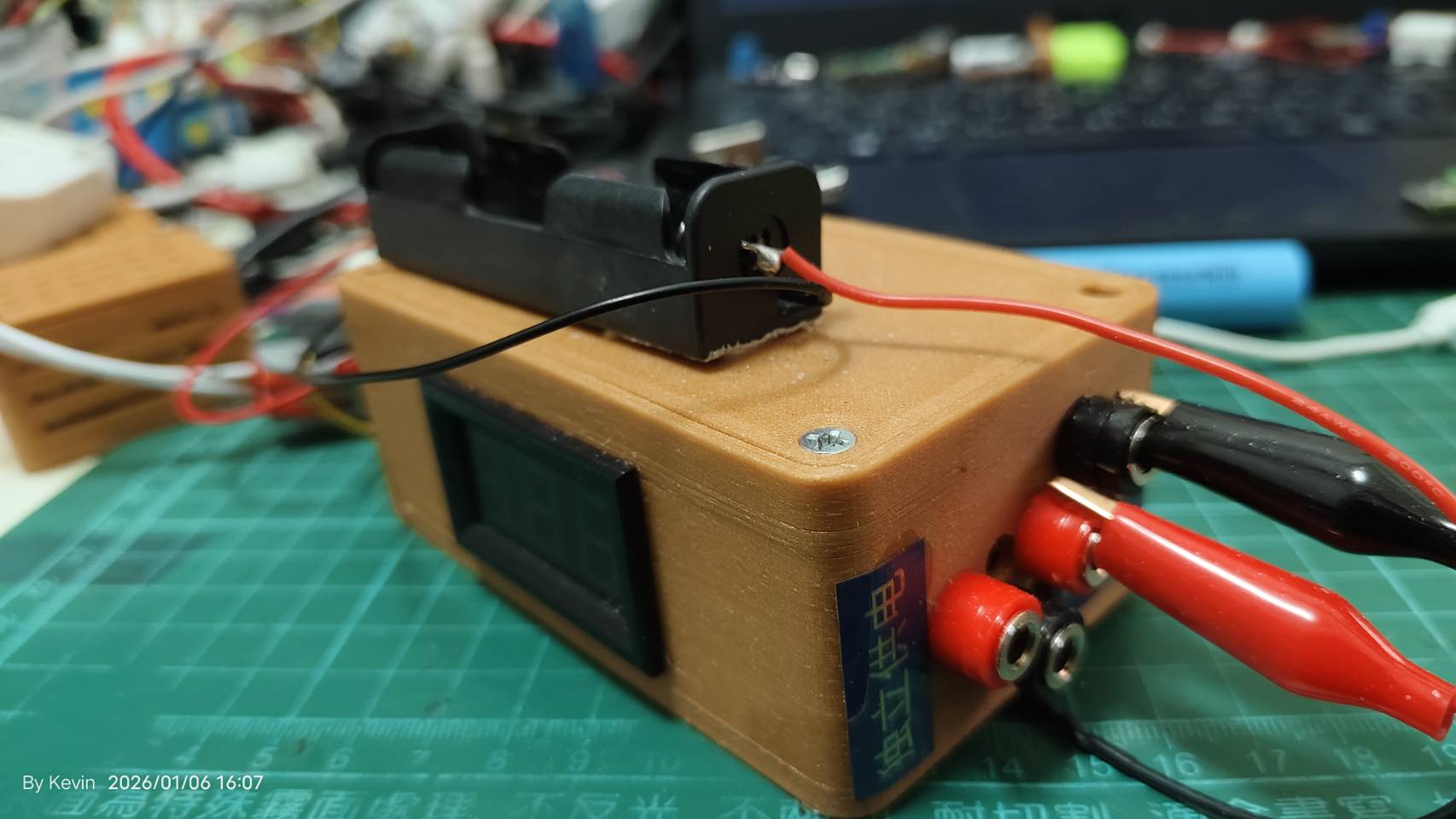

這一邊右邊一紅一黑, 是共用電時的負載負及供電負的接線…當鋰電池充電時會使用這一邊, 可看到鋰電的電壓, 當TP4056充電板供電時, 電流可以顯示出來, 可以明確看到充電過程是否有電流異常?
左邊一紅一黑則是獨立供電使用, 兩者只能擇其一使用,不能同時使用, 獨立供電時, 18650充電座上的負載負及供電負需要卸下, 因為它要接入被測設備端的負載負極串联偵測電流.

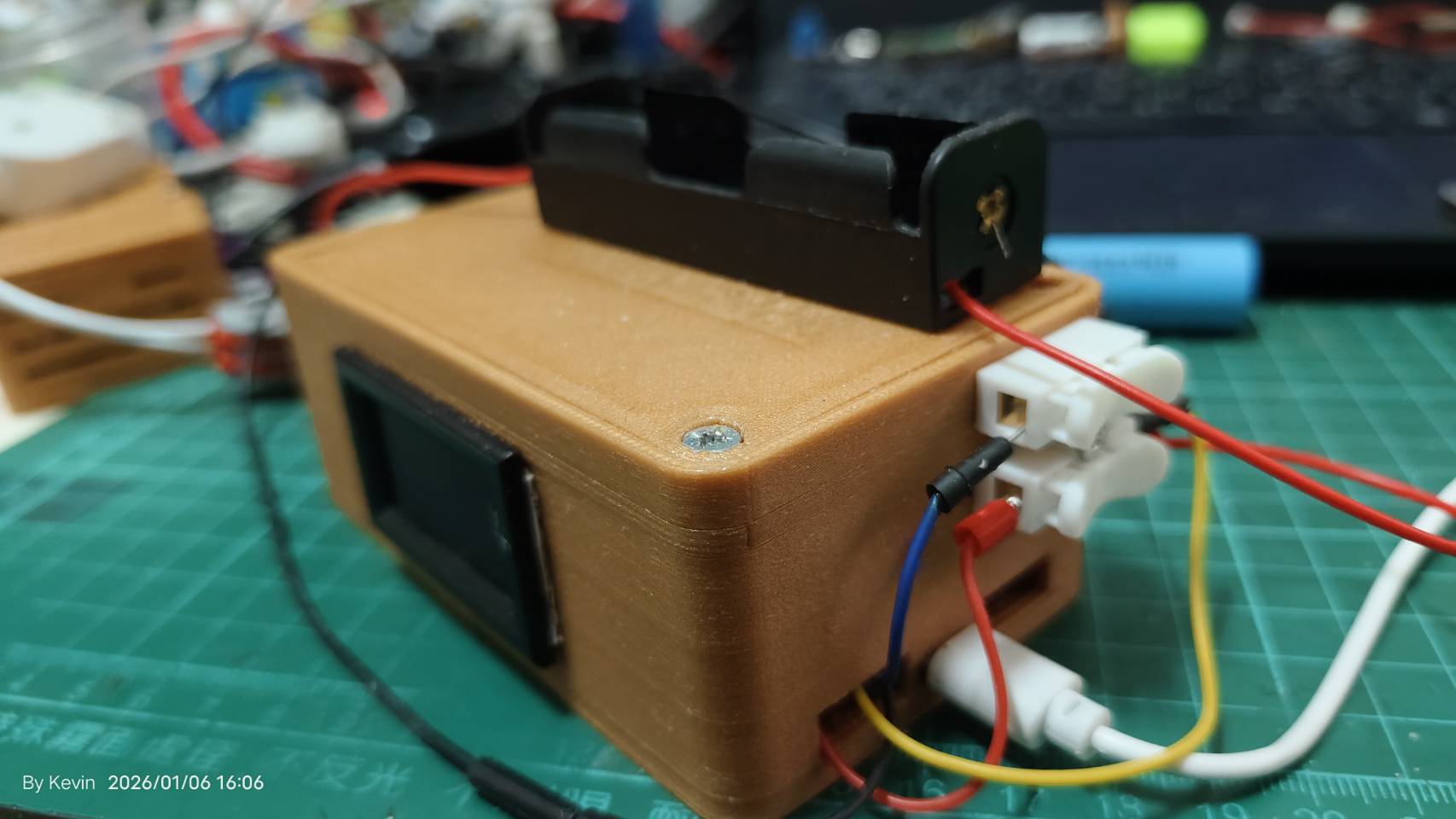

這邊是TP4056充電板的供電輸入TYPE C插座, 將TP4056的B+ B- 接出, 供電壓表併联顯示電壓. 負极則要接入後方供電負…用說的真的也說的有點複雜…
以下是實際測試在跑的影片..
