3.69 RMB 十支, 平均每支1.62塊台幣(以匯率4.4計) , 這可以買來一天的消遣…

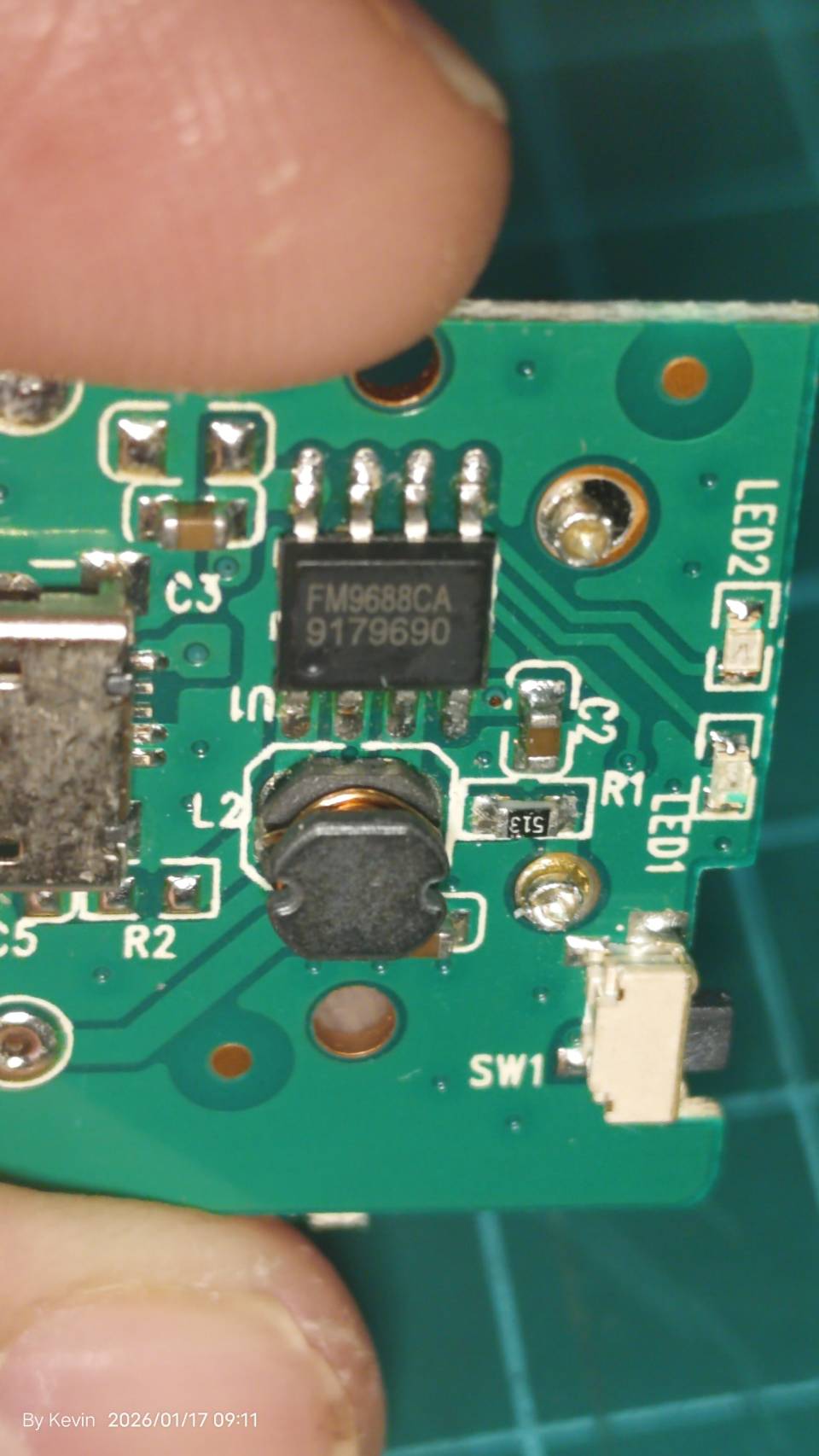

板上使用FM9688芯片, 不查不要緊, 查了有點驚喜, 竟還有升壓放電功能, 也就是說它是個小移動電源, 就是充电宝啦…雖則規格上电流不大..放電是5.1V 0.5A 左右..

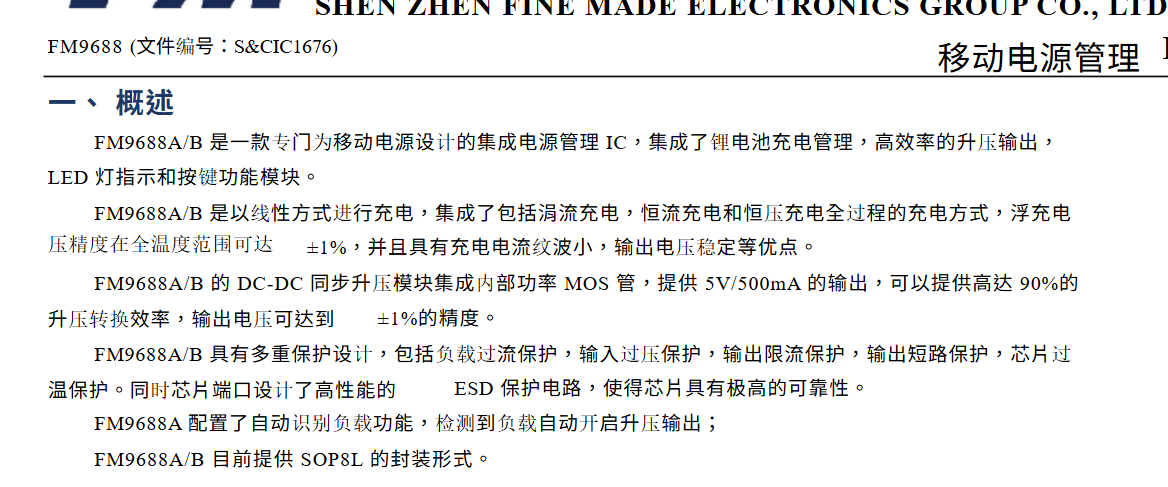

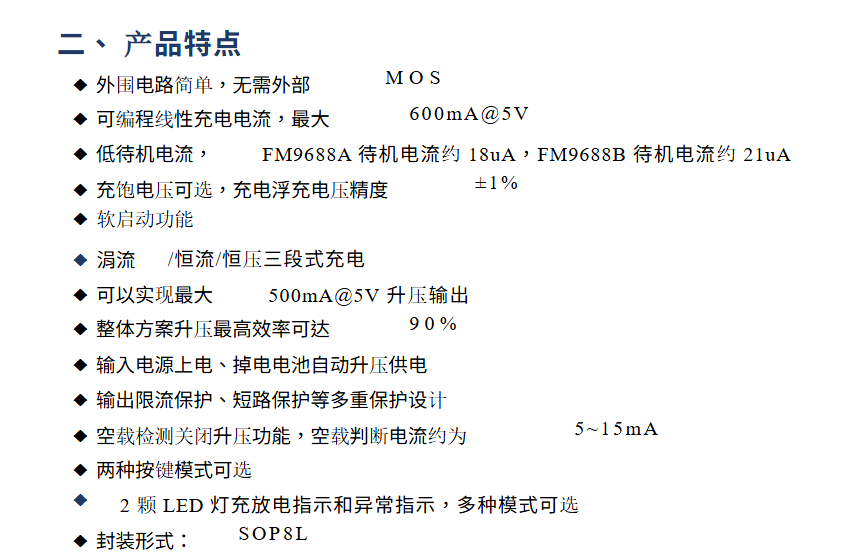

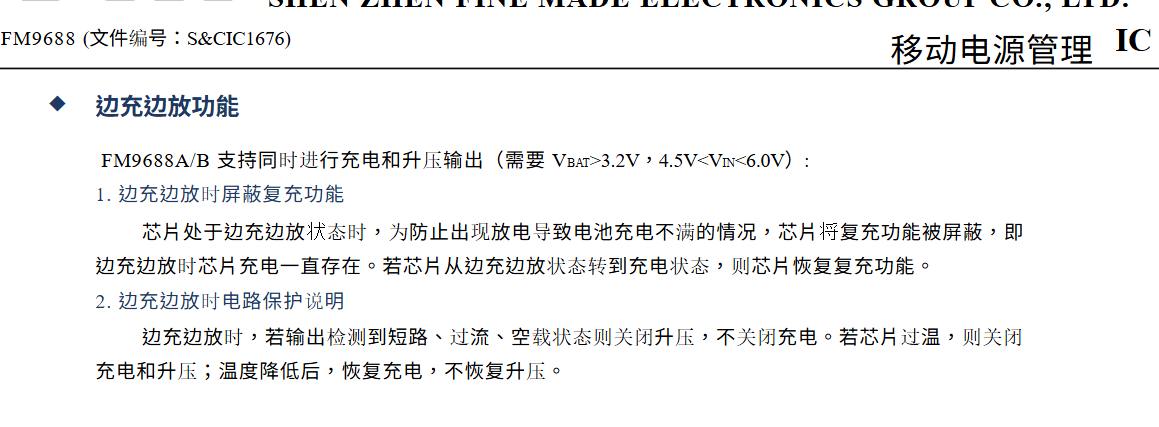

關於芯片的概要說明, 如下, 原文URL在這裡

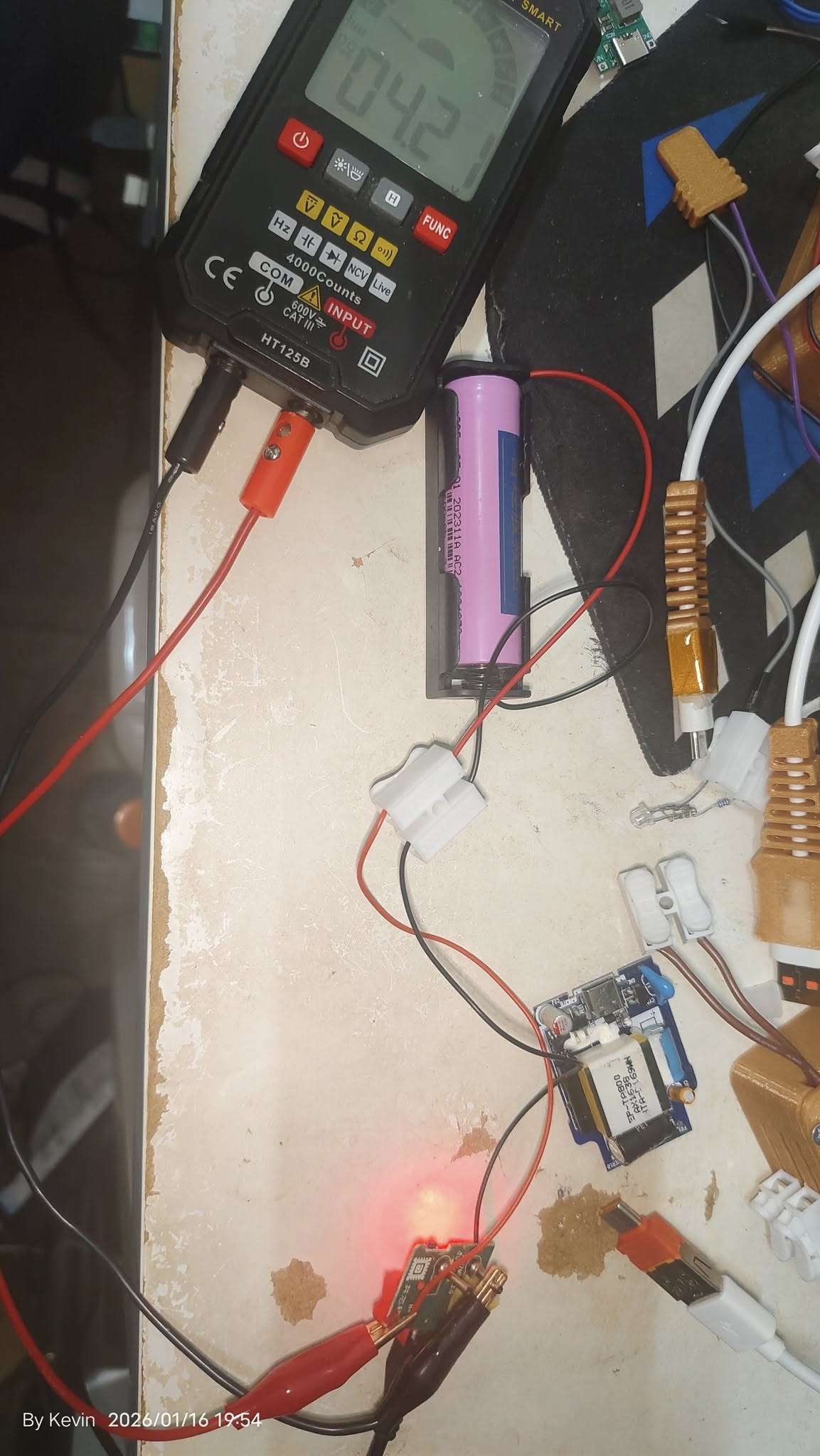

拿到時先測了一下充電的輸出正常, 4.21V 即4.2V規格的, 它芯片有二種規格, 4.2及4.35的..

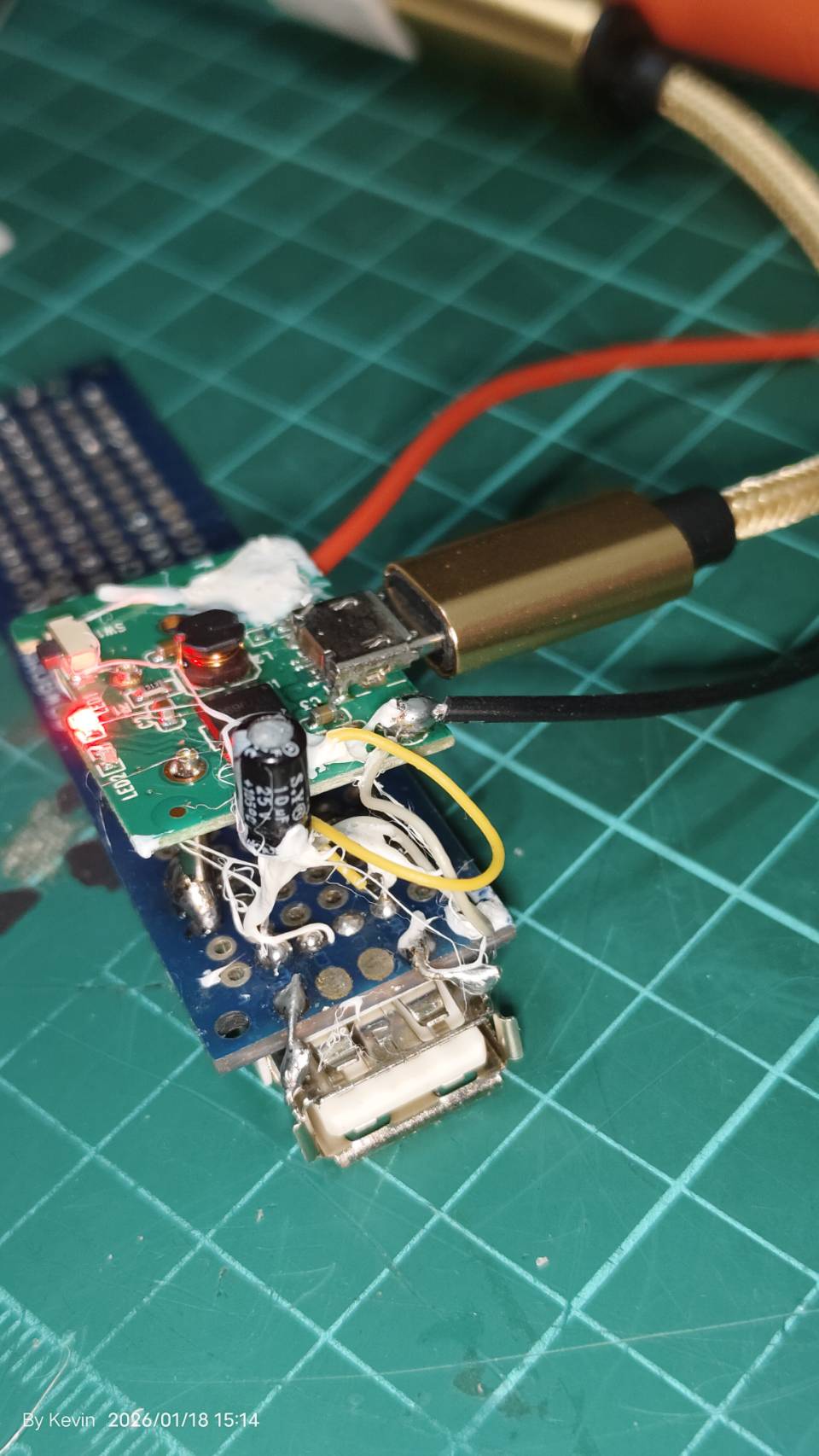

後來仔細閱讀規格書後, 我決定把它焊在洞洞萬能板上,再接上USB輸出端口, 它的板上沒有升壓預留的電路, 我由引腳8接入USB輸出正极, 引腳2接出輸出負极, 事實上, 负极是共地的, 所以只要接地即可.再依規格書要求, 焊上電解電容, 本只要求耐压10V或6.3V 10UF, 我只有25V耐压10UF, 併在輸出USB正负极上…
以下是完工測試影片,

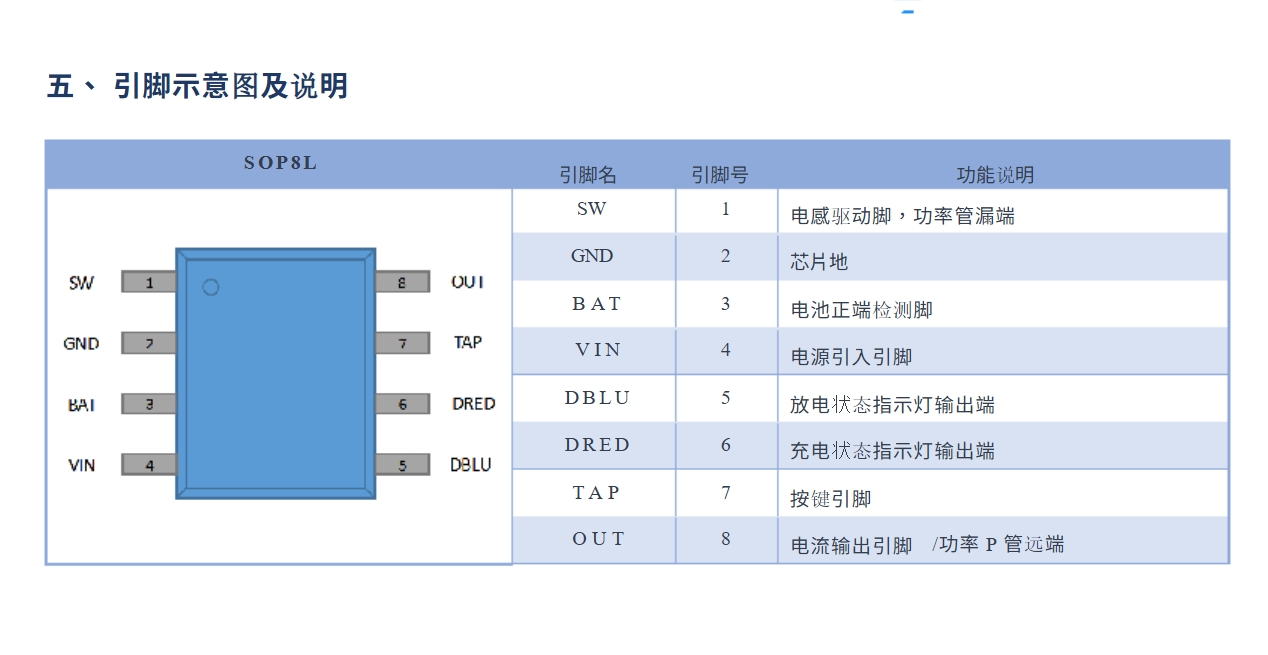

依規格書上顯示的引腳定義如下,

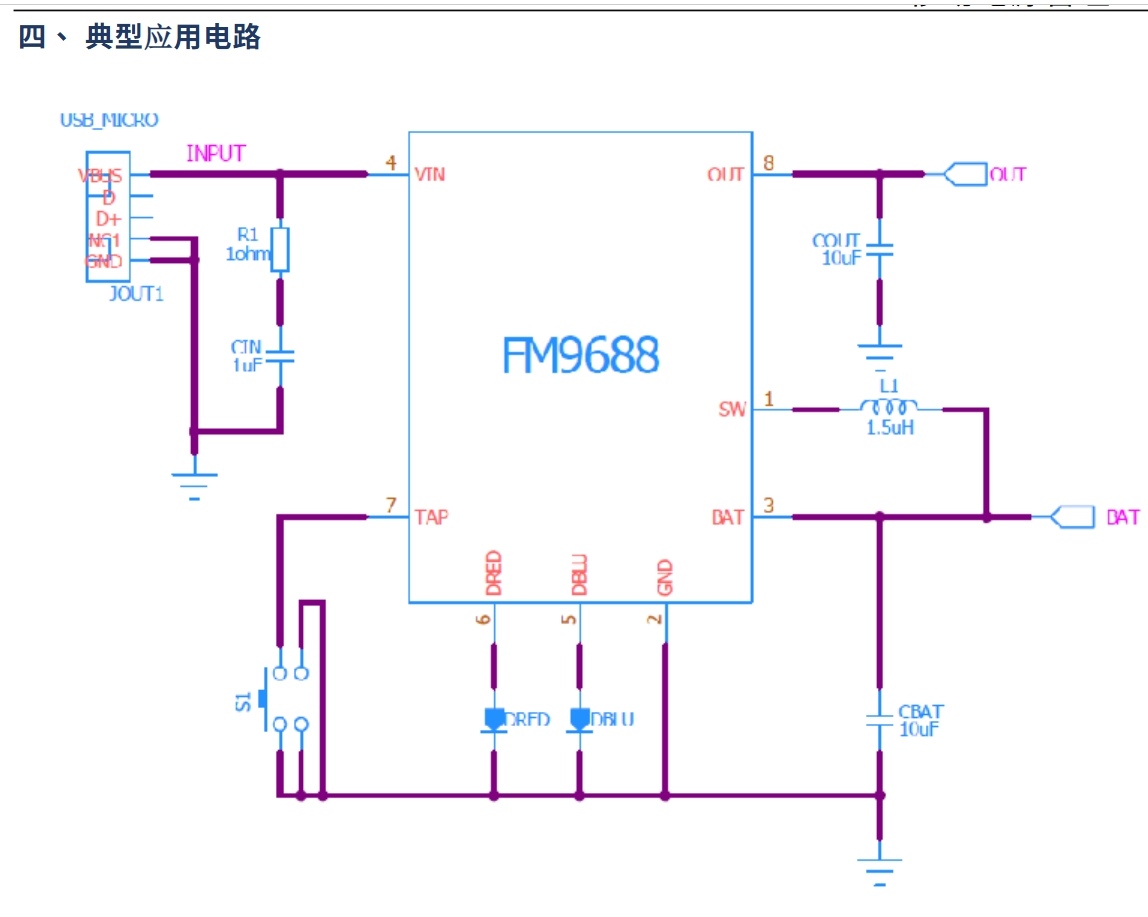

規格書上所示應用範例電路圖如下:
其實這也就是個應用性不大, 趣味性極強的探索…

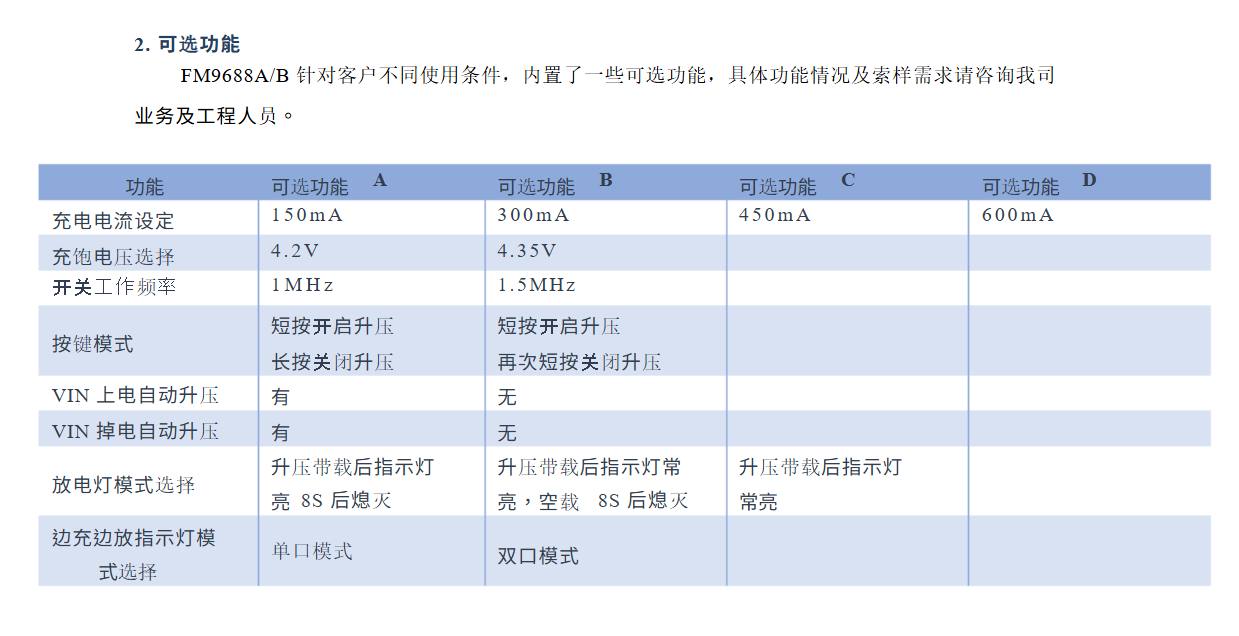

它的使用方式呢, 按鍵按一下會顯示藍燈輸出, 表示準備輸出5V, 若無負載, 它閃個幾下就會關閉, 充電時, 紅燈會閃爍, 充滿紅燈恒亮, 若邊充边放呢, 它有單燈或双灯顯示, 我覺得我拿到的是單灯顯示,.

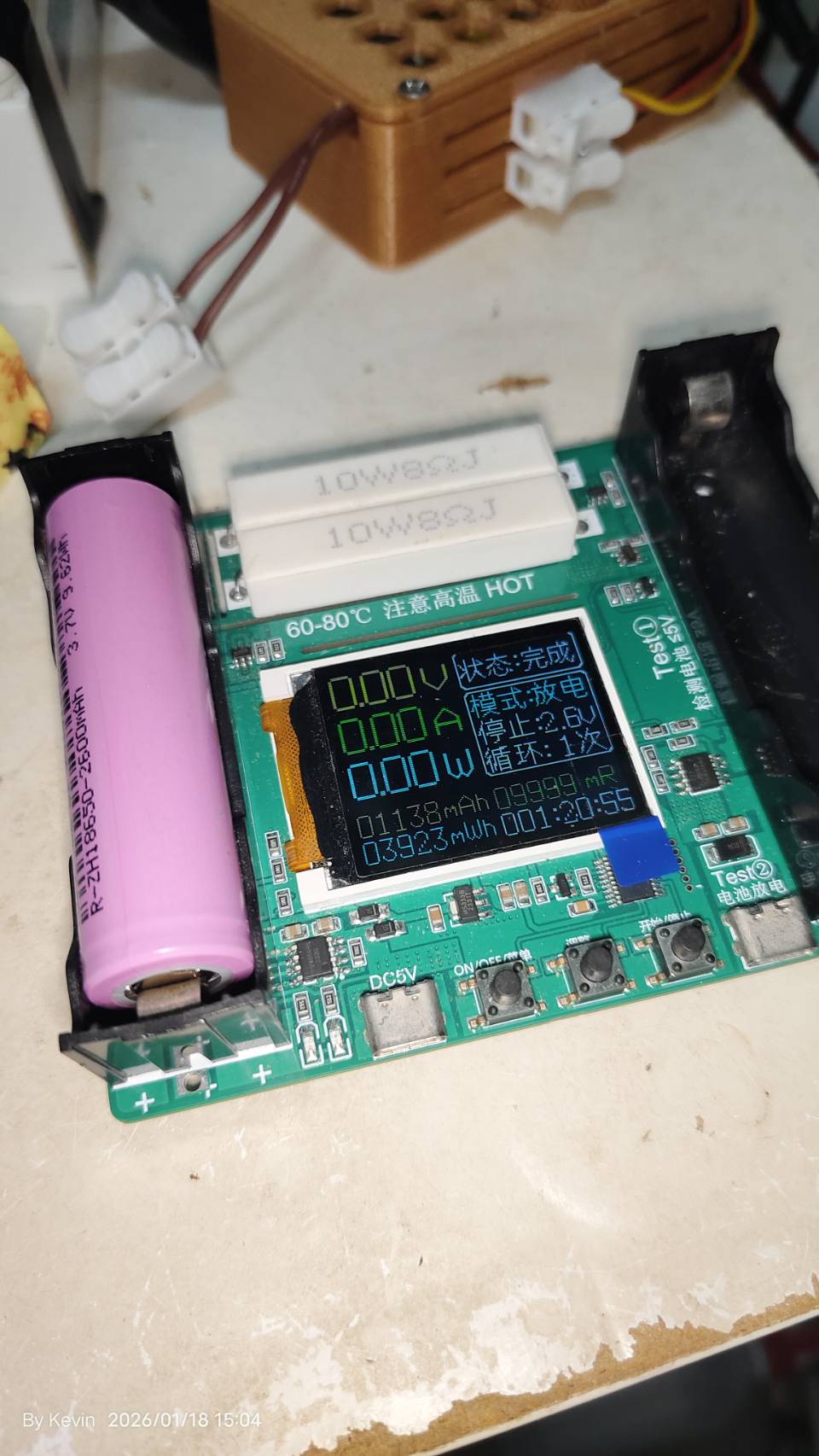

目前測試的結果呢, 充手机不太行, 帶不太動, 會反覆重新加載輸出, 而且根據我之前測得的充電電流, 我怀疑它是150MA輸出充電電流的規格, 應是充藍牙耳机用的板子..
其實賣家可能都不知道它還有充電升壓的功能..
之前用電表測充電電流, 但也可能不準, 因為當時電池電压已到涓流充電階段, 但依照這板子還有兩個大支柱的型式來看, 應是藍牙耳机充電板, 那就鐵定不是大電流規格的板.
