生日的時候, 點上一個電子蠟竹, 多麼環保…

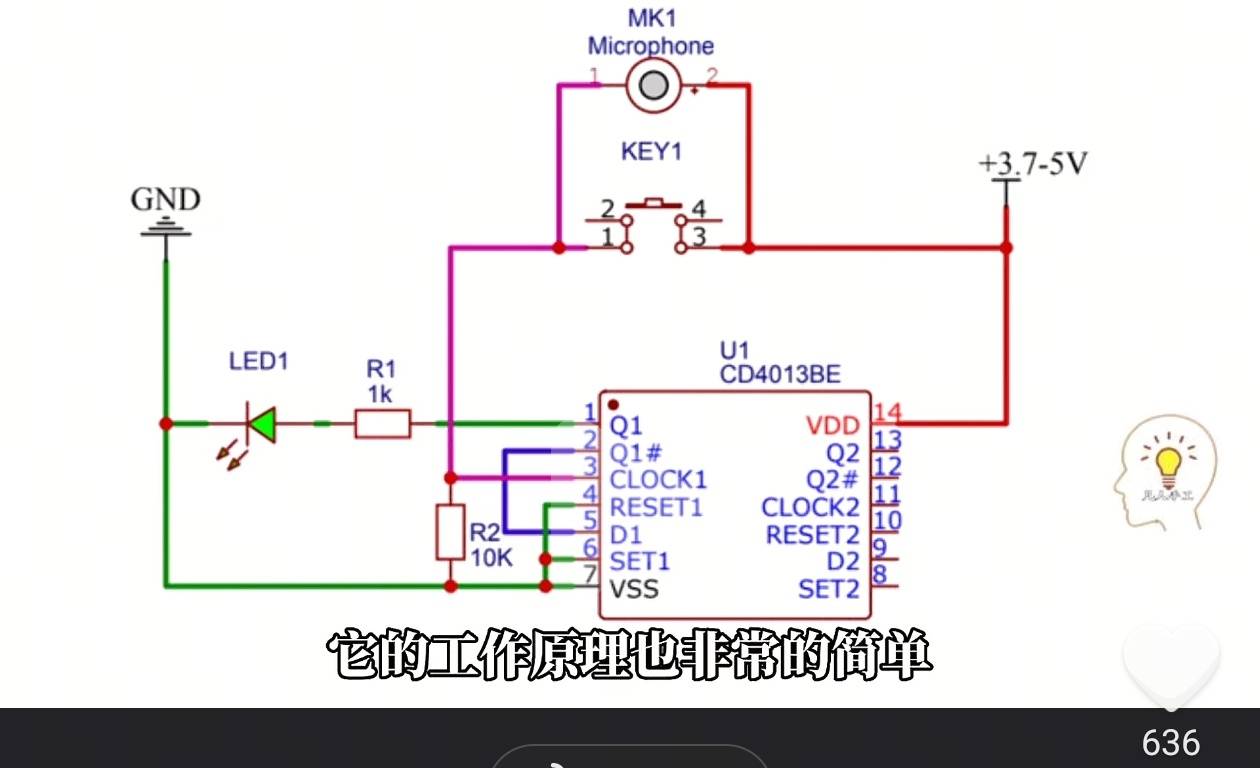

以下是抖音刷來的電路圖…但它沒說它用什麼咪頭, microphone, 看它視頻幾個零件就能做出來, 好像很簡單, 結果我也搞了老半天, 關鍵就在咪頭的規格.

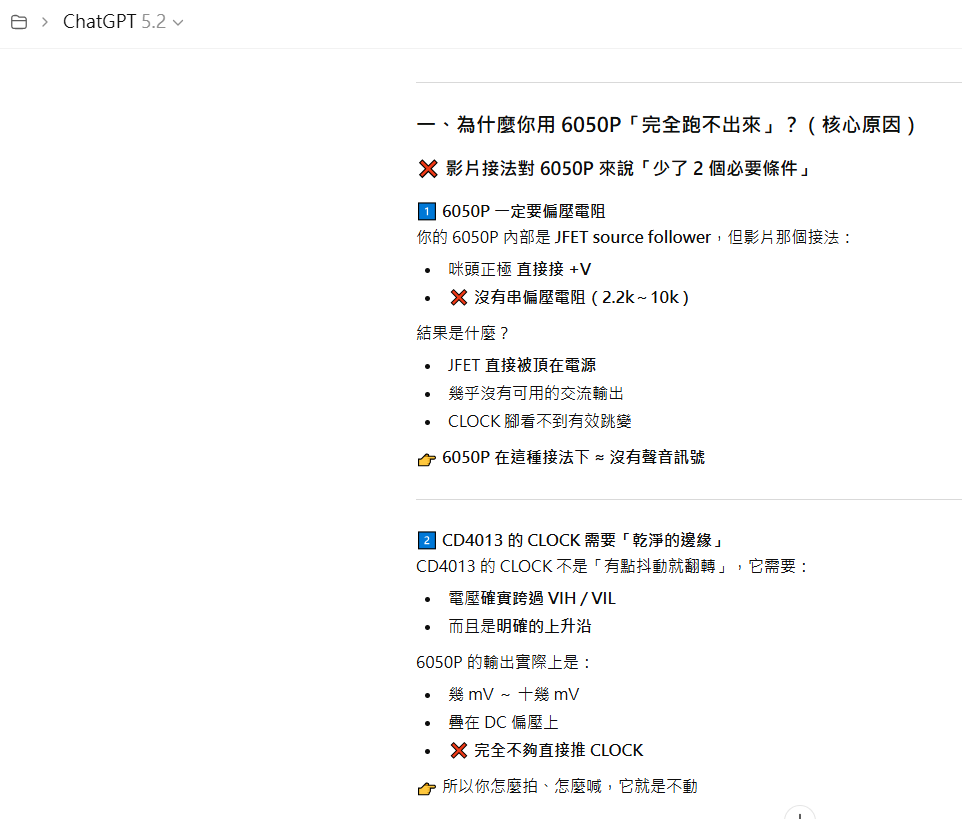

我一度還信了AI想放棄, 說我這咪頭不適合這電路, 確實它這電路很簡易, 看起來也怪怪的, 因為有點像咪頭短路了的感覺…有興趣了解可以丟這電路圖給AI看, 讓AI給你解釋, 但提醒, AI說的有時未必是真的, 它有時像算命仙, 都跟著你語氣在講話…
有件事倒是AI說的是真的. 一開始沒弄出來時, 我真的吹的臉紅脖子粗, 差點缺氧了都…

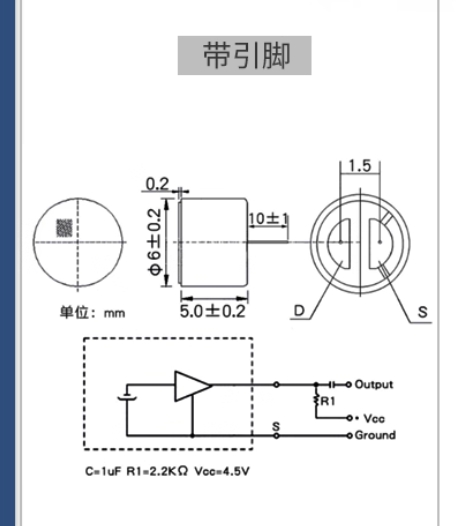

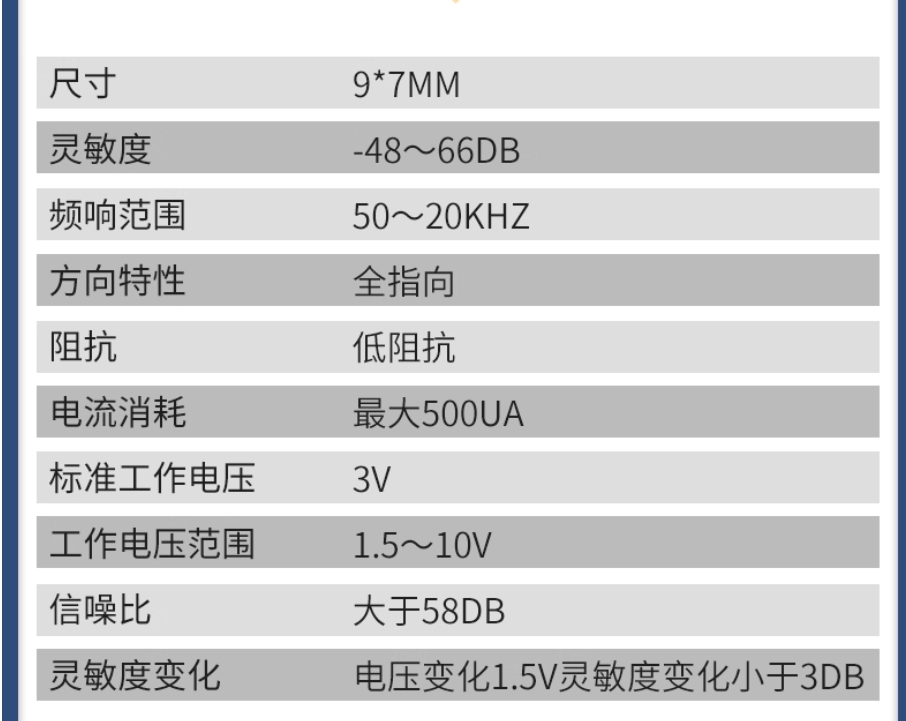

我手上有兩種咪頭, 一個大點, 一個小點, 大點的是6050P規格, 規格如下圖..

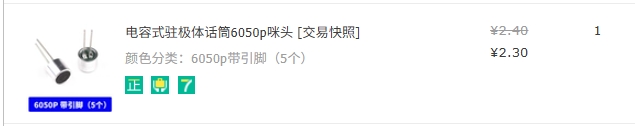

大概一兩年前, 花了兩塊多大洋(RMB), 買了五個,
如果你不按咪頭規格做調整圖中R2的阻值的話, 你有很大機會做不出來, 吹蠟竹的效果…
以上我做的BOM表:
1. 5*8 萬用洞洞板
2. CD4013B – 14腳芯片
3. 103 可調電位器(R2)
4. 1K电阻(R1)
5. LED
6. 6050P 咪頭
7 . 接線端子..
8. 按鈕
9. DIP16底座一個 : (PS: 我似乎拿錯了, 但一樣能用, 就浪費兩腳位)
供電: 3.7V-5V
根據抖音的信息, 以及我手中的咪頭規格, 我做出的R2, 阻值是2.7K, 我刻意用了可調電位器, 可以微調敏感度..

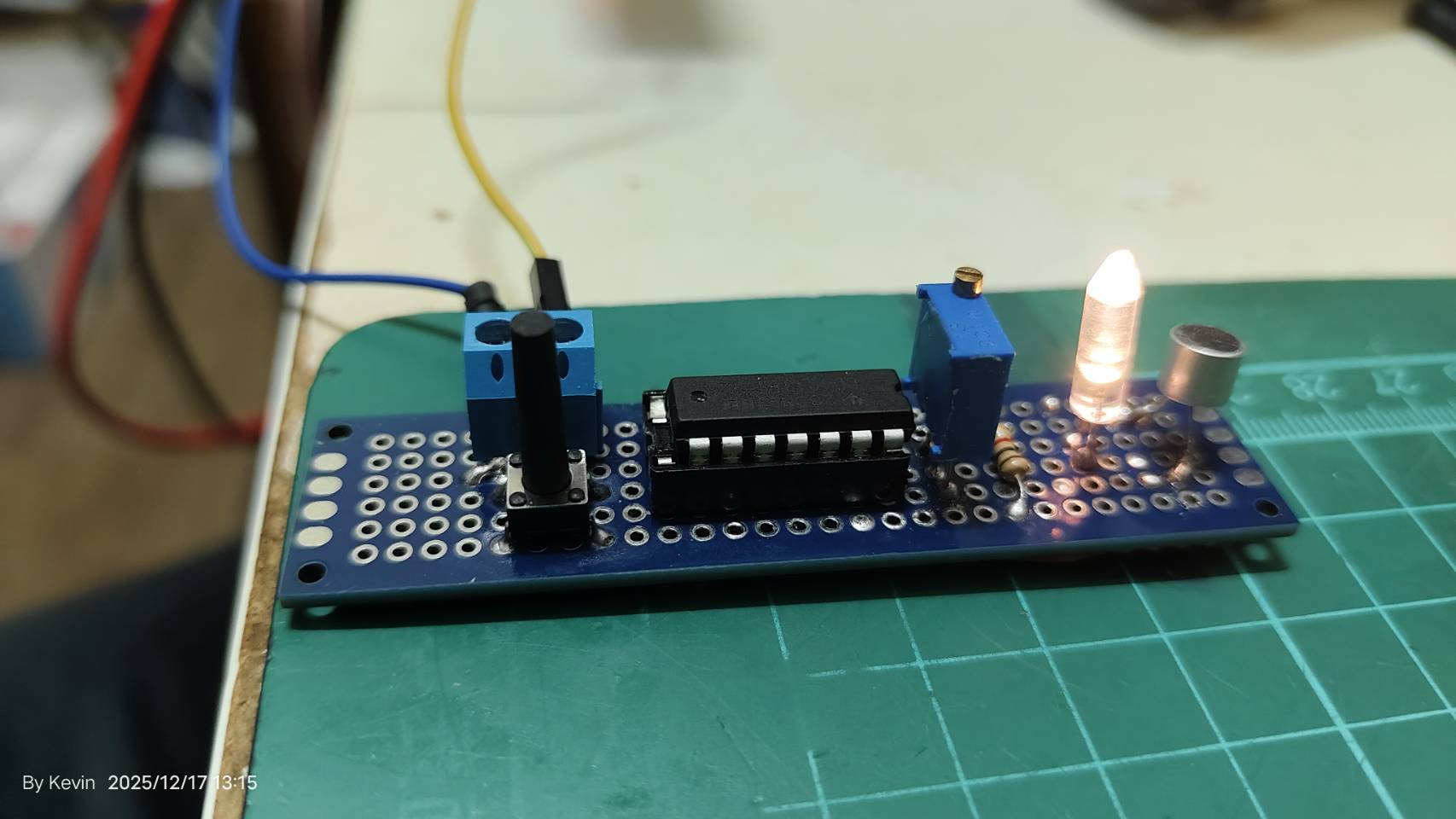

以下是測試影片:

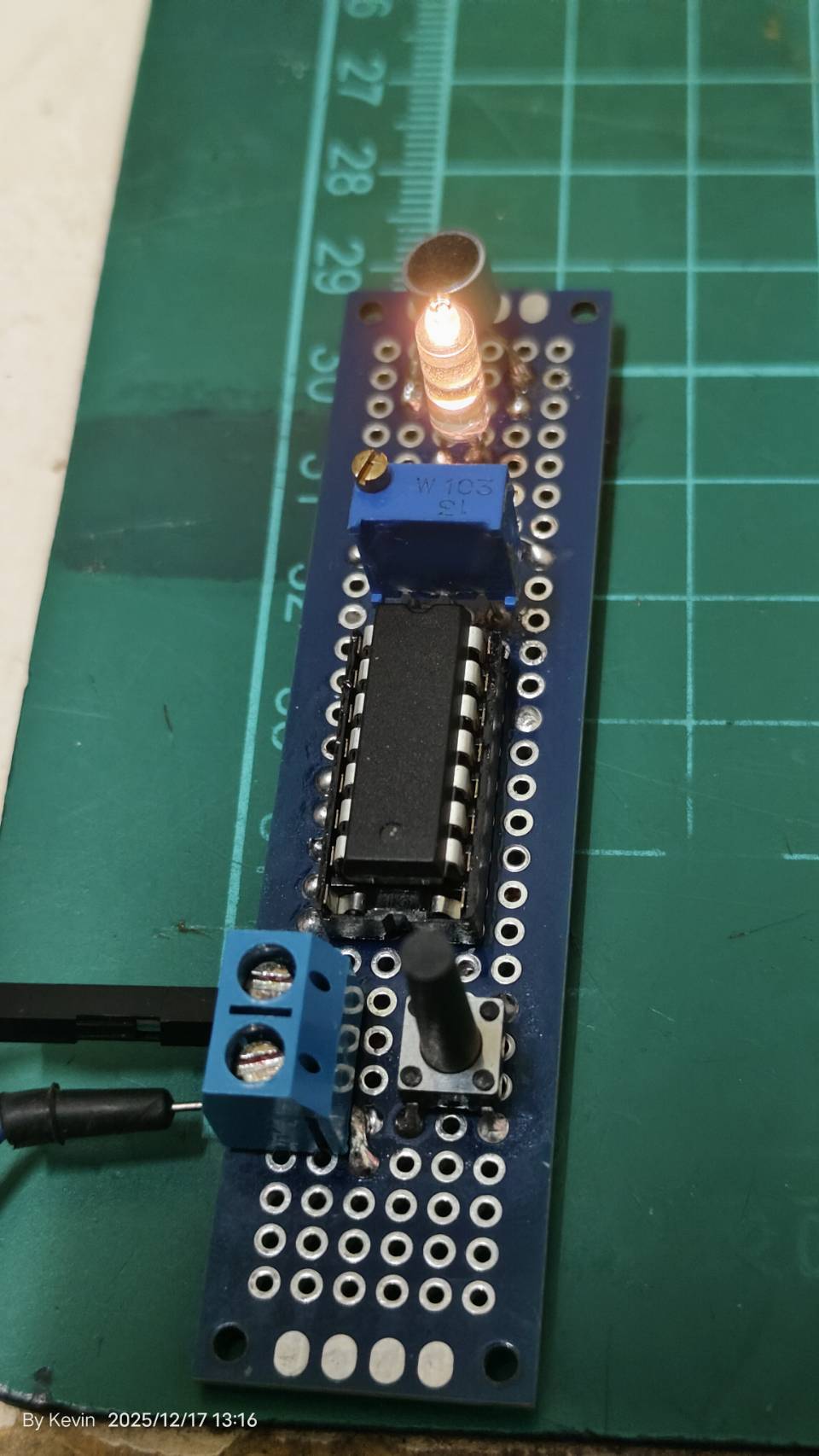

下面是另一角度拍的..
