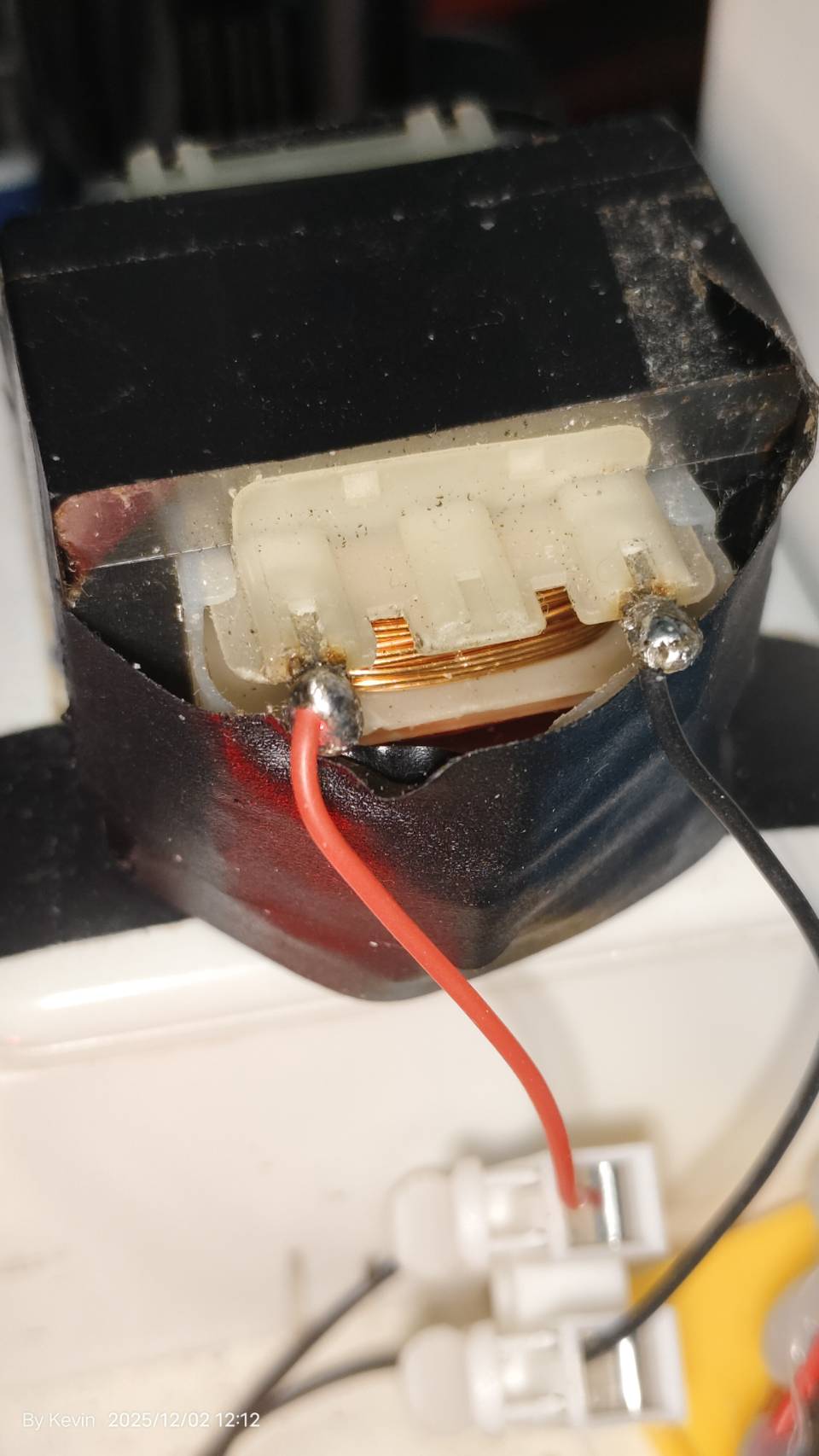

這是之前走鐘的工頻變壓器, 家里很多很舊的這類變壓器都有個特色, 比它原先預定輸出的電壓提高很多, 像這顆原應是輸出7V還5V的, 之前我量才9V, 目前已變成10.4V AC輸出
PS: 之前因無法按規格輸出, 其原电路也只有整流濾波輸出, 沒有穩壓電路.

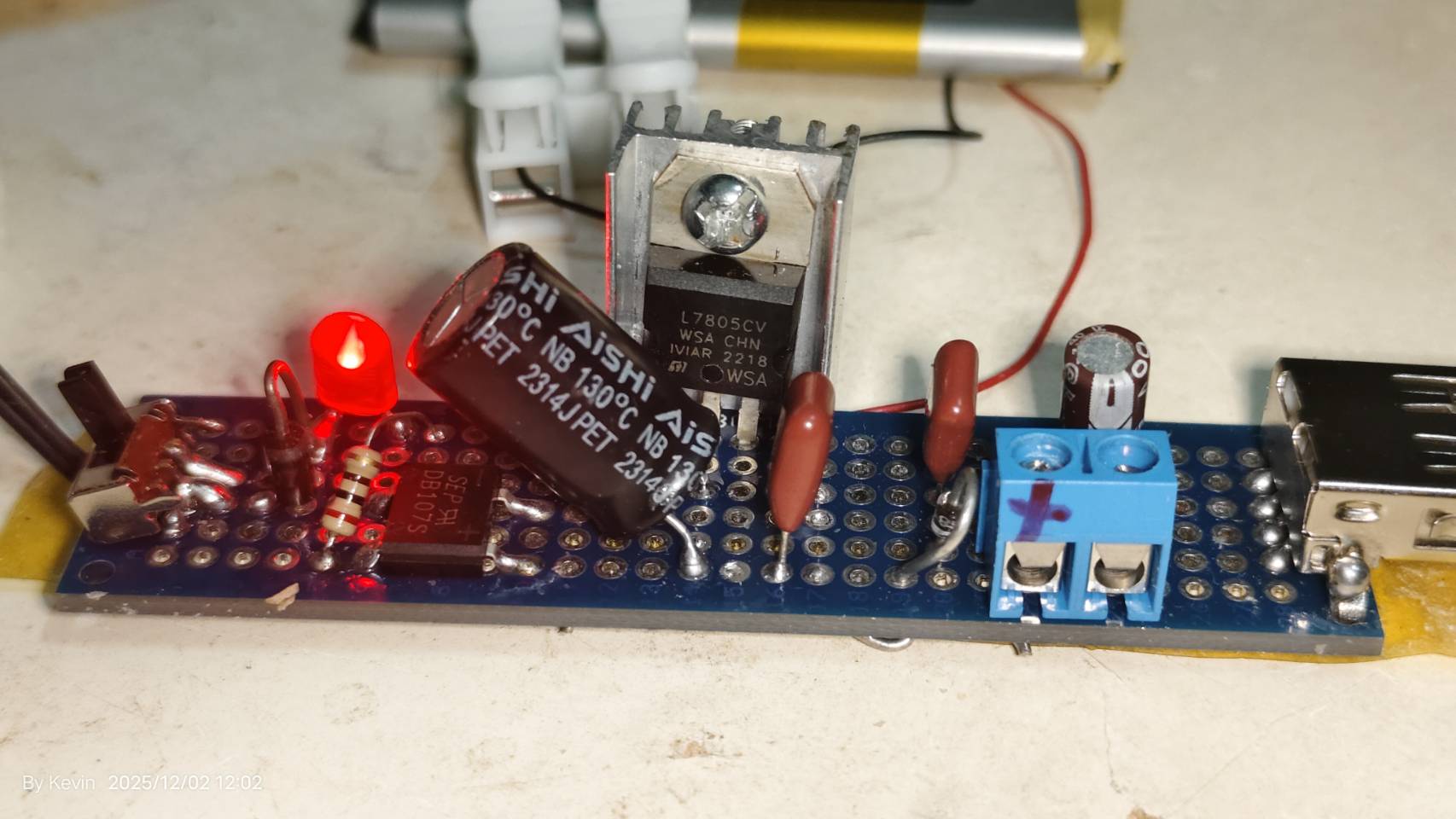

所以我給它改裝, 做個電路板, 加個整流橋, 做整流輸出, 整流後大概14.7V, 然後使用L7805穩壓芯片, 輸出為固定5V 再加個USb母座,就完工搞定…
電源燈那里做半波整流, 5v穩壓電路那里用的整流橋則是全波整流,
如此這顆變壓器應該能用很久, 因為呢, 7805的input輸入應該能到30v
變壓器的輸出, 量測為接近AC 10.6V的交流電,
經整流濾波為接近15V DC後, 進入L7805, 降壓穩壓為5V輸出,即可供標準USB輸出使用.
為求安全, 這修過的變壓器是插在短路保護插座上, 若變壓器短路不會跳匣跳電, 也不會嚇一跳…
BOM表如下:
1. 3腳開關: AC一線由此進,以做開關控制
2. 1N4007: 做LED半波整流, 负极接LED正极 正极接入三腳開關中間腳位
3. 1K 1/4W 电阻: 一邊接LED負极, 另一邊接整流桥另一交流腳位,
4. 50V 390UF: 整流橋後的濾波整流,
5. 0.1UF CBB薄膜電容, 跨接7805 INPUT及负极
6. 0.1UF CBB薄膜電容, 跨接7805 OUTPUT(第三腳)及负极(中間腳)
7. 50V 10UF: 跨在7805 OUPUT/正极, 负极共地,
8. USB 母座
9. 5MM LED 插腳式, 紅色LED
10. DB107S: 貼片整流桥,這电流規格應是1A還1.5A
11. L7805 : 5V穩壓芯片
12 散熱片: L7805用. TO-220規格
13. 萬能電路板: 規格20*80MM
以上, 10,11,12,13為新品, 其它則都是散料包里的零件, 所以揀料需要點時間..
